Passons à présent au perçage d'un trou de 4,5 mm.
- Sur le ruban, cliquez sur
l'onglet FAO
groupe de fonctions Perçage
Perçage
.
Onglet Outil
- Sous l'onglet Outil, cliquez sur le bouton
. - Dans la bibliothèque d'outils Bibliothèque d'exemples > Didacticiel, sélectionnez l'outil #33 - Ø4.5 mm drill.
- Cliquez sur
pour fermer la boîte de dialogue Bibliothèque d'outils.
Onglet Géométrie
- Cliquez sur l'onglet Géométrie. Assurez-vous que l'option Sélectionner les faces est sélectionnée dans le menu déroulant Mode perçages et que le bouton de sélection Faces des perçages est activé.

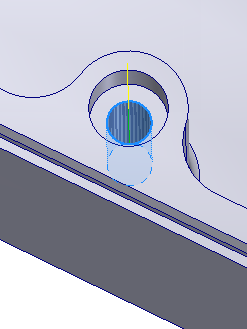

- Sélectionnez la face cylindrique inférieure du dernier perçage.
Onglet Hauteurs
Etant donné que ce perçage est alésé, le cylindre débute légèrement en dessous. Pour compenser ce décalage, faites commencer la partie supérieure à partir du haut du brut.
- Cliquez sur l'onglet Hauteurs.
- Dans le menu déroulant Hauteur de la partie supérieure, sélectionnez Haut du brut.
Onglet Cycle
- Cliquez sur l'onglet Cycle, puis sélectionnez Brise-copeaux - rétraction partielle dans le menu déroulant Type de cycle.
Exécution du calcul
- Cliquez sur
dans la partie inférieure de la boîte de dialogue Opération ou cliquez dans la fenêtre graphique avec le bouton droit de la souris et choisissez OK dans le menu de marquage afin de démarrer automatiquement le calcul de la trajectoire d'outil.
La trajectoire d'outil est calculée et affichée dans la fenêtre graphique.
Passez à la section Usinage de l'alésage...
