Améliorations de Studio
Nouvelle prise en charge de l'éclairage basé sur une image (IBL)
Tous les styles d'éclairage dans Inventor Studio sont désormais associés à un éclairage basé sur une image. Ce dernier offre une meilleure source d'éclairage.
L'éclairage basé sur une image de l'environnement de modélisation est à présent pris en charge dans Inventor Studio. Pour effectuer un rendu à partir de l'environnement d'éclairage de la modélisation, utilisez les commandes disponibles dans l'onglet Vue, puis l'éclairage actuel dans la boîte de dialogue Image rendue Studio ou définissez d'autres styles d'éclairage à partir de la boîte de dialogue Image en rendu réaliste.

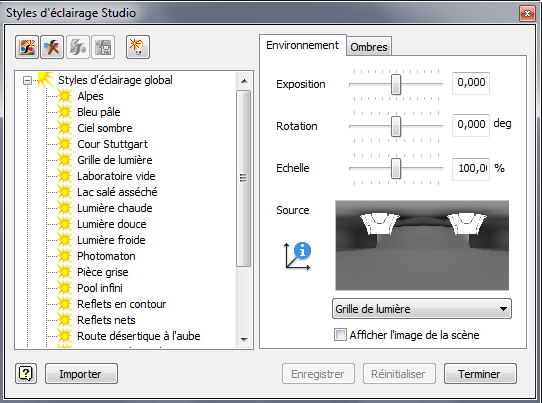

Nouvelles fonctions de style d'éclairage basé sur une image dans la version 2016
- Association possible avec l'éclairage basé sur une image
- Activation/désactivation de l'arrière-plan
- Prise en charge de lumières supplémentaires

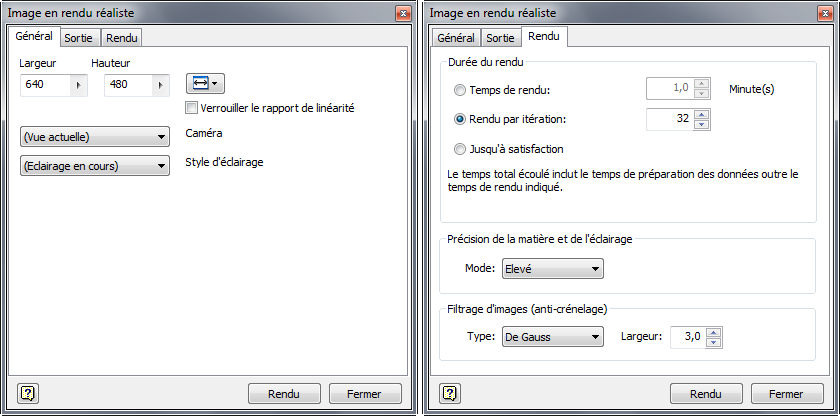

Nouvelles configurations de rendu disponibles dans le moteur de rendu avancé RapidRT
- Durée/itérations/mode illimité
- Modes de précision de l'éclairage et de la matière
Options obsolètes supprimées :
- Style de scène : les paramètres de plan de sol et d'effet d'ombre définis sous l'onglet Vue sont désormais visibles dans le modèle rendu dans Inventor Studio.
- Les paramètres d'illustration de rendu de Studio ont été déplacés vers l'onglet Afficher
le groupe de fonctions Apparence le menu déroulant Styles visuels. La nouvelle commande Illustration technique crée un effet réaliste dans la fenêtre graphique.
Plan de sol et effet d'ombre dans le rendu final
Les paramètres de plan de sol et d'effet d'ombre spécifiés dans l'onglet Vue s'affichent désormais dans le modèle rendu.
Améliorations graphiques

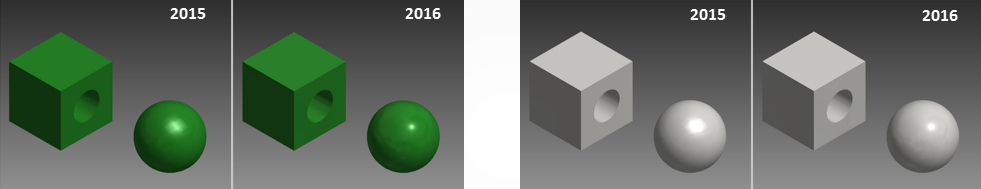

L'affichage du style visuel Ombré amélioré est maintenant plus cohérent avec le style visuel Réaliste. L'effet visuel de la vue ombrée a été amélioré. Les deux images suivantes permettent de comparer les résultats obtenus avec la vue ombrée dans les versions 2015 et 2016. Les hautes performances de rendu sont conservées.
Style visuel Illustration technique
Les paramètres d'illustration de rendu de Studio ont été déplacés vers l'onglet Afficher le groupe de fonctions Apparence le menu déroulant Styles visuels. La nouvelle commande Illustration technique crée un effet réaliste dans la fenêtre graphique.
Nouveaux styles d'éclairage basé sur une image
Onze nouveaux styles d'éclairage ont été ajoutés à l'onglet Vue le groupe de fonctions Apparence le menu Styles d'éclairage, parmi lesquels : Ciel sombre, Pièce grise, Pool infini, Photo Booth, Bleu pâle, Arêtes brillantes, Bords brillants, Lumière froide, Lumière chaude, Lumière douce et Eclairage de grille.
Modifications apportées au lancer de rayons
- Les modes de lancer de rayons ont été remplacés par Faible, Dépouille et Elevé pour indiquer la précision de l'éclairage et de la matière.
- La barre de progression a été modifiée pour afficher la mesure de la qualité plutôt qu'une progression sous la forme d'un pourcentage.
- Vous pouvez maintenant enregistrer une image à tout moment pendant le lancer de rayons.
Amélioration visuelle dans les dessins
Dans la boîte de dialogue Paramètres du document du dessin, les nouveaux paramètres de l'environnement de réflexion vous permettent d'appliquer un effet spéculaire et de spécifier une texture de réflexion dans un fichier dessin (.idw).
