Outil Mesurer

L'outil Mesurer vous permet de sélectionner le mode de mesure, et de mesurer les distances sur un modèle.

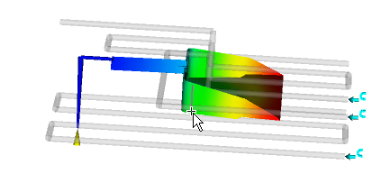

Cliquez sur le point à partir duquel vous souhaitez effectuer la mesure. Cliquez de nouveau dans le modèle sur le point auquel vous voulez terminer la mesure.

Les coordonnées de chaque point, la distance mesurée et le vecteur sont mis à jour instantanément.

Mesurer des distances sur le modèle

1. Cliquez sur (onglet Affichage > groupe de fonctions Naviguer > Mesurer) pour accéder à l'outil depuis le ruban. Vous pouvez également y accéder à partir de la barre de navigation.
2. Cliquez sur le point ou le noeud à partir duquel vous voulez effectuer la mesure.

   Les coordonnées du point s'affichent dans la zone Début.

3. Cliquez sur le point ou le noeud jusqu'auquel vous voulez effectuer la mesure.

   Les coordonnées du deuxième point, la distance mesurée entre les deux points sélectionnés, et le vecteur entre les deux points sont affichés.

Remarque : Lorsque vous essayez de mesurer de petites distances, il se peut que la pointe de la flèche de l'affichage des mesures vous gêne. Dans la boîte à outils Mesures, vous pouvez modifier la taille de la pointe de la flèche en faisant glisser le curseur de la flèche. Vous pouvez masquer la pointe de la flèche en décochant la case Flèche.
