Post-traitement des résultats

  1. Les résultats sont chargés automatiquement dans Autodesk Nastran In-CAD.

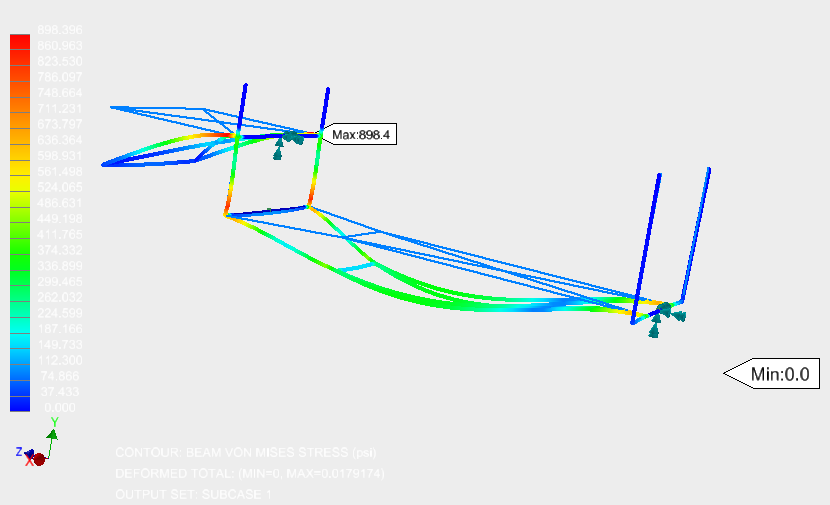

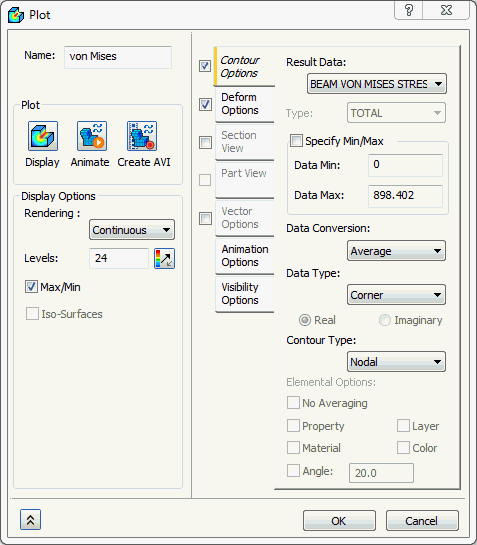

  2. Cliquez avec le bouton droit sur Von Mises sous Résultats et sélectionnez Modifier.
  3. Dans l'onglet Options de contour, sous Données de résultat, sélectionnez Contrainte, et sous Type, sélectionnez CONTRAINTE DE VON MISES – POUTRE.

  4. Assurez-vous que les onglets Options de déformation et Options de contour sont sélectionnés.
  5. Cliquez sur le bouton Afficher pour tracer le contour.

  6. Cliquez avec le bouton droit sur Résultats, puis cliquez sur Nouveau.

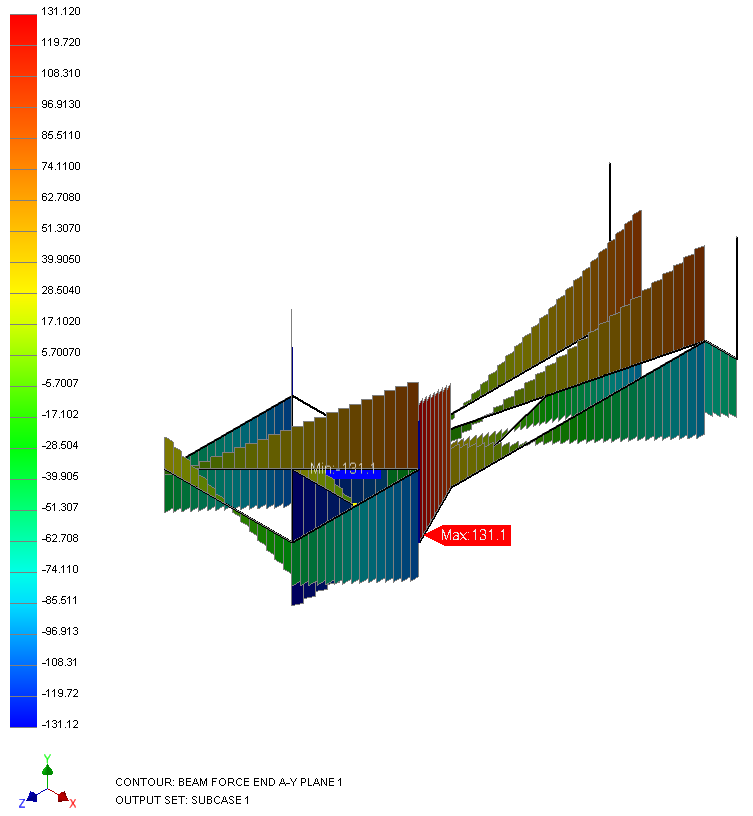

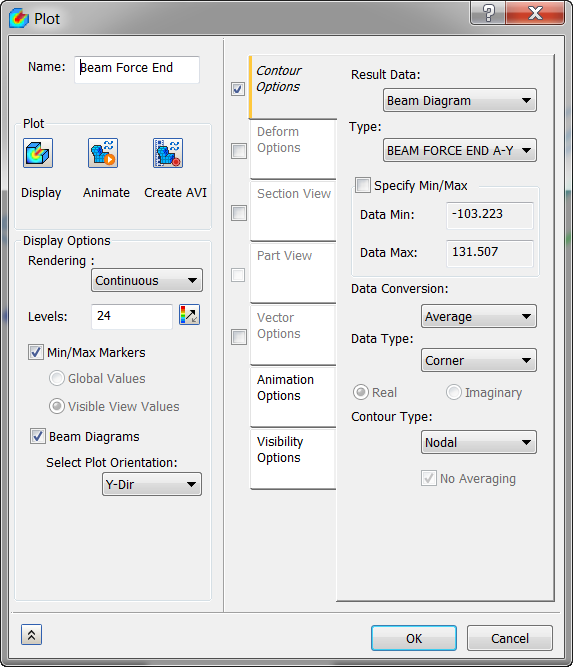

  7. Dans l'onglet Options de contour, sous Données de résultat, sélectionnez Diagramme des poutres, et sous Type, sélectionnez POUTRE FORCE FIN PLAN A-Y 1.
  8. Dans le champ Nom (en haut à gauche), saisissez Beam Force End.
  9. Sur le côté gauche de la boîte de dialogue, assurez-vous que la case Diagrammes des poutres est sélectionnée et que l'option Sélectionner l'orientation du tracé est définie sur Dir Y.
  10. Désactivez l'option Options de déformation et cliquez sur le bouton Afficher.

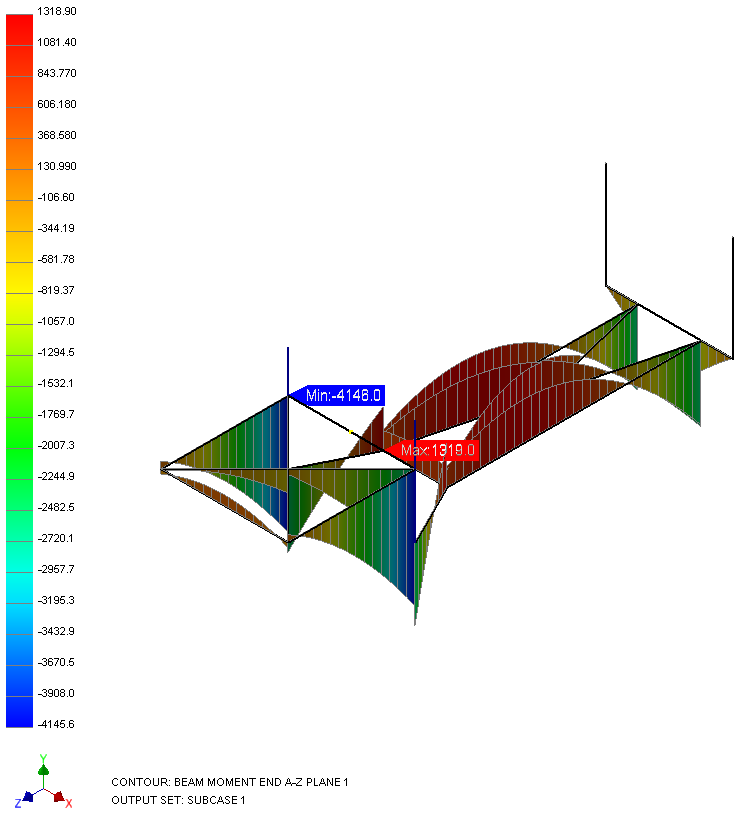

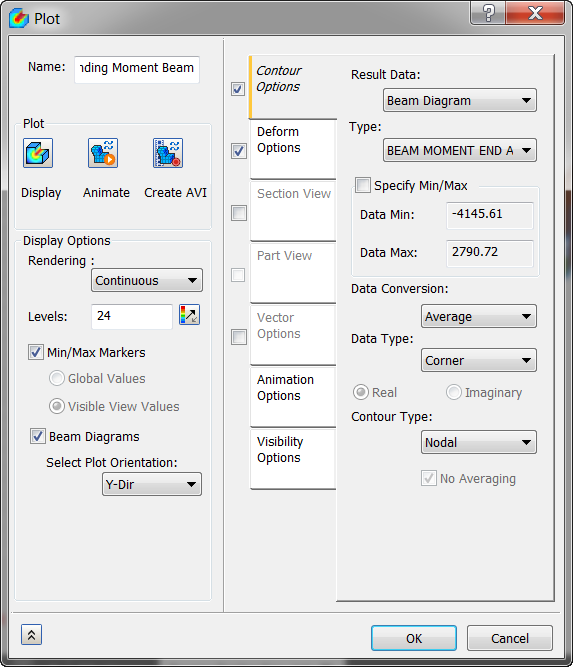

  11. Dans l'onglet Options de contour, sous Données de résultat, sélectionnez Diagramme des poutres, et sous Type, sélectionnez FIN DE MOMENT DE POUTRE PLAN A-Z 1.
  12. Dans le champ Nom (en haut à gauche), entrez Bending Moment Beam.
  13. Assurez-vous que l'option Diagrammes de la poutre est sélectionnée, et que l'option Sélectionner l'orientation du tracé est définie sur Direction Y.
  14. Cliquez sur Afficher.

Ceci conclut l'analyse statique linéaire d'un cadre de remorque à l'aide d'éléments barres et poutres.

Résumé des principaux sujets abordés :
