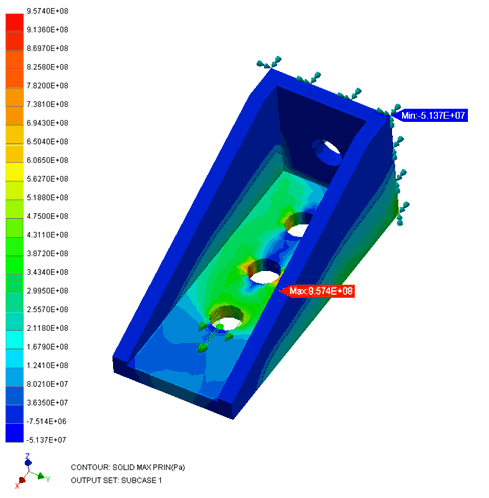

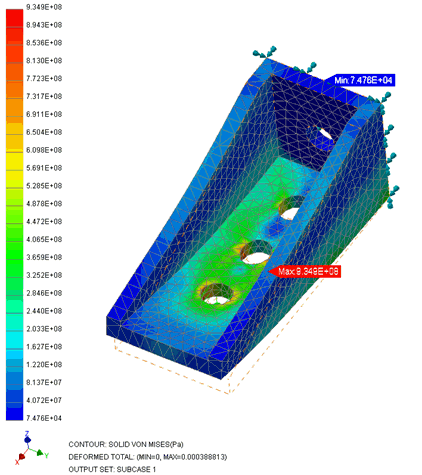

- Cliquez deux fois sur le tracé Von Mises.

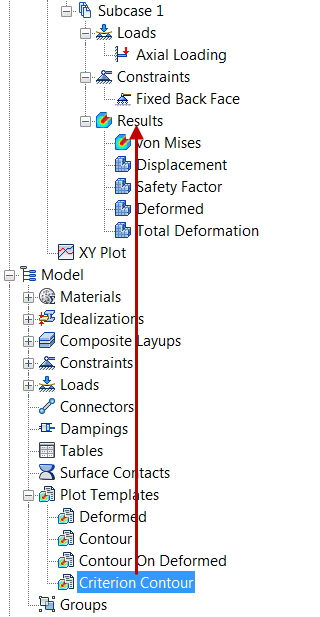

- Dans la section Modèles de tracé de l'arborescence, faites glisser un modèle Contour de critère et déposez-le sur Résultats, comme illustré dans l'image ci-dessous.
- Le modèle est placé au bas des résultats sous Sous-cas 1.
- Cliquez avec le bouton droit sur le nouveau modèle et sélectionnez Modifier pour modifier certains paramètres du tracé.

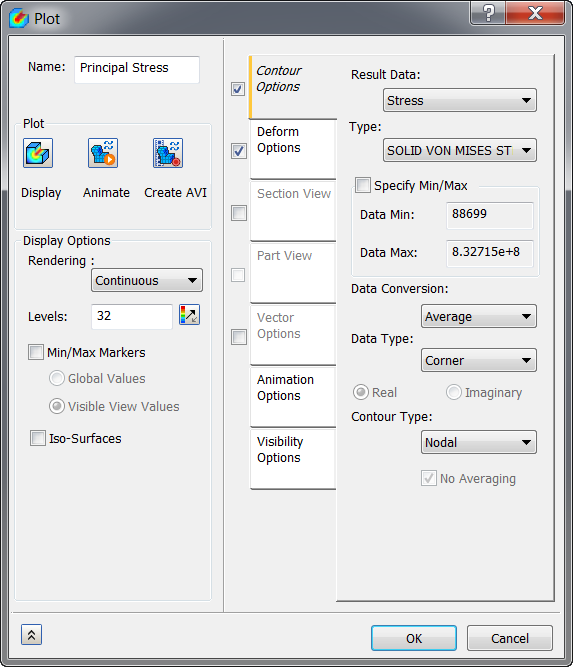

- Apportez des modifications de façon à ce que la boîte de dialogue se présente comme illustrée ci-dessous. Modifiez le Nom en Principal Stress. Désélectionnez la case Marqueurs min./max.. Ensuite, dans la liste déroulante Données de résultat, choisissez Contrainte, sélectionnez un type (par exemple, SOLIDE – CONTRAINTE DE VON MISES), puis désactivez l'option Arêtes d’élément dans l'onglet Options de visibilité.
- Cliquez sur OK.
