Post-traitement des résultats

  1. Une fois la solution terminée, cliquez sur OK pour charger les résultats dans Autodesk Nastran In-CAD.

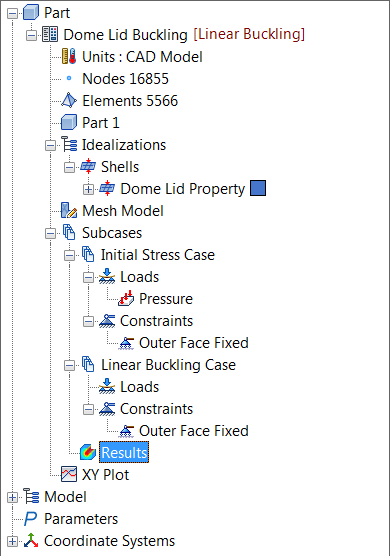

    Les résultats ont été calculés pour la contrainte initiale et le sous-cas de flambage, et les deux sont chargés dans la zone Résultats. Autodesk Nastran (le solveur) calcule les déplacements pour représenter graphiquement les formes modales pour chaque valeur propre extraite.

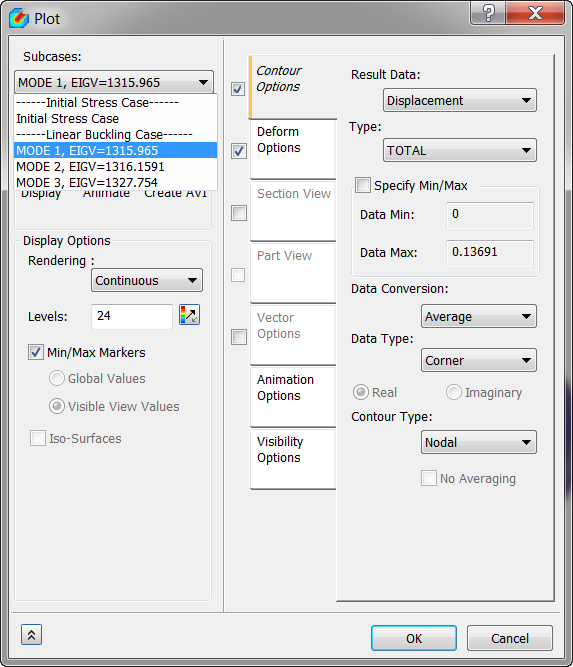

  2. Double-cliquez sur Résultats et choisissez Mode 1 dans la liste Sous-cas.
  3. Dans la liste déroulante Résultats, sélectionnez Déplacement et, dans le menu déroulant Type, sélectionnez TOTAL.
  4. Cochez la case Options de déformation, puis cliquez sur Afficher. Le tracé doit se présenter comme illustré ci-dessous.

  5. La première et plus basse valeur propre est 1316, et est d'importance capitale.
  6. Lorsqu'elle est multipliée par la charge appliquée, 1 Psi, vous obtenez la charge de flambage critique la plus basse d'environ 1 316 Psi.

Ceci conclut l'analyse de flambage linéaire d'un couvercle dôme.

Résumé des principaux sujets abordés :

Sujet parent : Analyse de flambage linéaire d'un couvercle dôme
