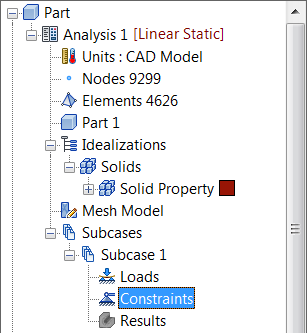

- La face arrière carrée du support est fixe. Utilisez l'outil ViewCube pour orienter la pièce afin de visualiser la face arrière. Cliquez avec le bouton droit sur Contraintes sous Sous-cas 1, puis sélectionnez Nouveau.
Toutes les entités que vous allez créer s'afficheront également dans la liste Entité de modèle. Cette liste se développe au fur et à mesure que la modélisation avance. La liste Entité de modèle liste permet de faciliter l'application des entités à d'autres sous-cas.

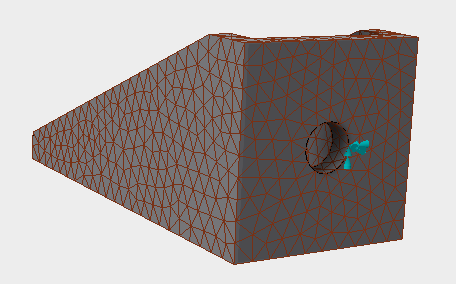

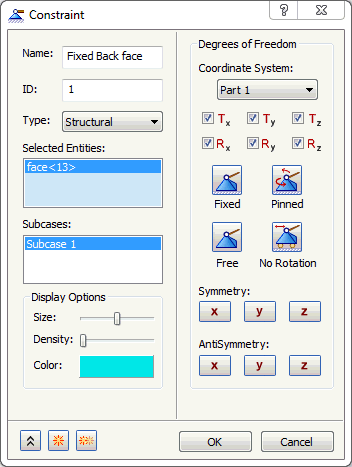

- Dans la boîte de dialogue Contrainte qui s'affiche, sélectionnez la face arrière.
- Tapez
Face arrière fixe
dans le champ Nom de la contrainte.
Remarque : Dans la section Options d'affichage de la boîte de dialogue Contrainte, vous pouvez définir la taille, le nombre et la couleur des symboles de contrainte qui apparaissent dans l'affichage de la pièce.
- Assurez-vous que Sous-cas 1 est sélectionné dans la liste Sous-cas, puis cliquez sur OK. Ceci permet d'ajouter automatiquement la contrainte à Sous-cas 1.
