Définir les propriétés d'élément sous forme de section

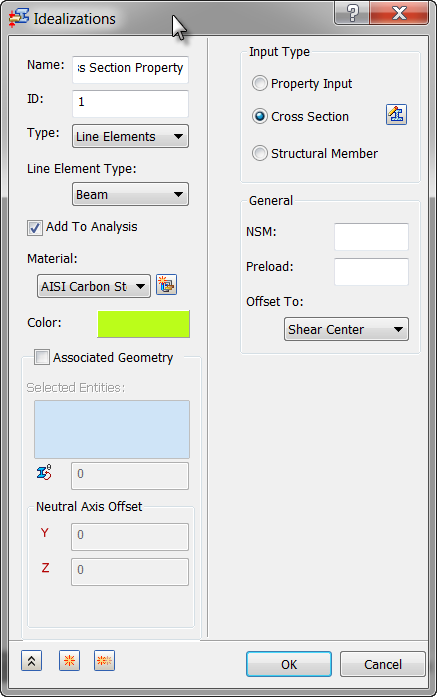

1. Dans l'arborescence Modèle, cliquez avec le bouton droit sur Idéalisations, puis choisissez Nouveau.
2. Sélectionnez Eléments de ligne dans le menu déroulant Type.
3. Renommez la propriété en Beam Cross Section Property.
4. Sélectionnez Poutre dans le menu déroulant Type d'élément de ligne.
5. Sélectionnez Ajouter l'analyse et assurez-vous que Matériau est défini sur AISI Acier au carbone 304.
6. Sélectionnez Section dans la zone de groupe Type d'entrée et cliquez sur le bouton Définir.

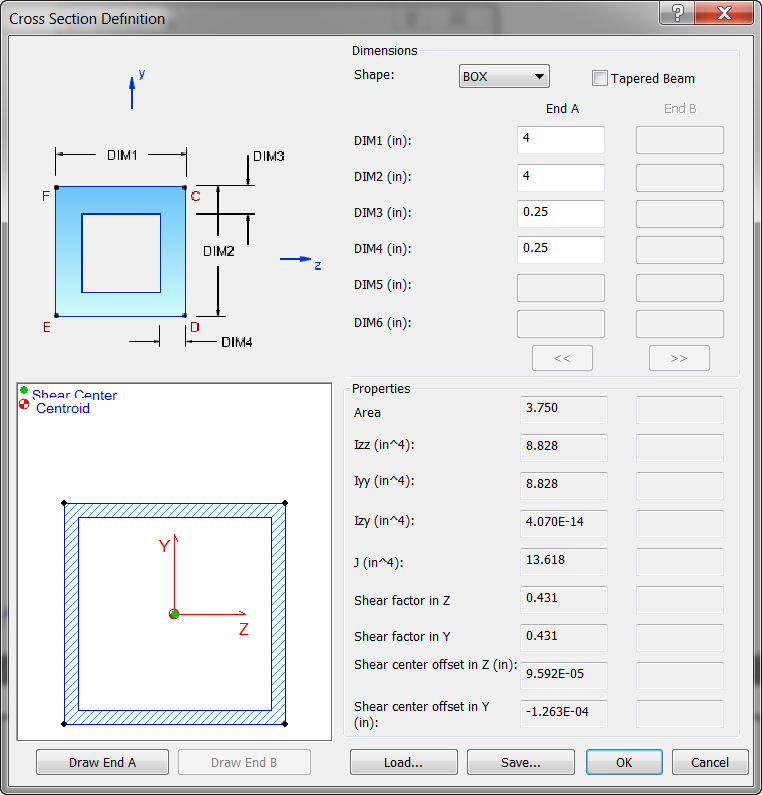

7. Sélectionnez BOITE pour la forme et définissez les cotes comme indiqué dans l'image ci-dessous. Cliquez sur le bouton Dessiner la fin A pour afficher les propriétés.



8. Cliquez sur OK.
9. Assurez-vous que la case Géométrie associée est désactivée.



   Vous pouvez ainsi créer un maillage avec les propriétés de la section pour chacun des segments de l'esquisse dans le modèle.

10. Cliquez sur OK pour créer l'idéalisation.
