Utilisez la page d'options de jeux de power-forme pour créer un ensemble personnalisé de jeux de power-forme qui est appliqué sur tous les catalogues de composants. L'ensemble de jeux que vous sélectionnez est ensuite utilisé par l'assistant de composant.
- Sélectionnez Fichier > Options > Options d'application > Fabrication > Toolmaker > Jeux de power-formes.
La première fois que la boite de dialogue est affichée, Défauts est automatiquement sélectionné dans la liste déroulante Utilisation.
- Cliquez sur

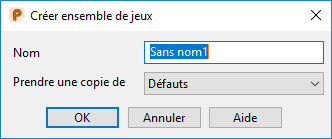

pour afficher la boite de dialogue Créer un ensemble de jeux :
- Entrez un nouveau nom pour un nouvel ensemble de jeux, par exemple, Mes_Jeux.
- Dans la liste déroulante Prendre une copie de, sélectionnez l'ensemble de jeux à utiliser comme template pour le nouvel ensemble de jeux. Initialement, Défauts est la seule option.
- Cliquez sur OK pour revenir à la boite de dialogue Options. Mes_Jeux est maintenant automatiquement sélectionné.
- Dans la liste déroulante Nom de power-forme, sélectionnez une power-forme à modifier. Les dimensions qui sont affichées dépendent de la sélection.
- Sélectionnez les unités requises dans la liste déroulante et entrez de nouvelles valeurs pour modifier les dimensions des jeux si nécessaire.
- Cliquez sur OK. Le nouvel ensemble de jeux appelé Mes_Jeux est créé. Il s'agit d'une version personnalisée de l'ensemble de jeux personnalisé Défauts.
Mes_Jeuxest enregistré dans un fichier appelé ClearanceSet_Mes_Jeux.xml. Survolez la sélection avec le curseur dans la liste déroulante pour voir l'emplacement du fichier.
L'assistant de composant utilise maintenant ClearanceSet_Mes_Jeux comme l'ensemble de jeux jusqu'à ce que vous créiez un nouvel ensemble ou sélectionniez un ensemble différent dans la liste déroulante.
Pour renommer, effacer ou localiser un ensemble de jeux :
- Dans la liste déroulante Nom de power-forme, sélectionnez l'ensemble de jeux requis.
- Sélectionnez parmi :
pour afficher la boite de dialogue Renommer l'ensemble de jeux et entrez le nouveau nom.
pour retirer l'ensemble de jeux de la liste déroulante.
pour afficher la boite de dialogue Importer un ensemble de jeux et naviguez vers l'ensemble de jeux.
