Vous pouvez créer des courbes-p à partir de filaires se trouvant sur la surface, dans la tolérance, ou en projetant le filaire sur une surface:
- Sélectionnez la surface.
- Cliquez sur
sur la barre d'outils de région de relimitation pour afficher la boite de dialogue Créer une courbe-p :
- Sélectionnez la méthode de création de courbe-p :
- Précise — Cela vous permet de créer des courbes-p à partir de filaire se trouvant sur la surface.

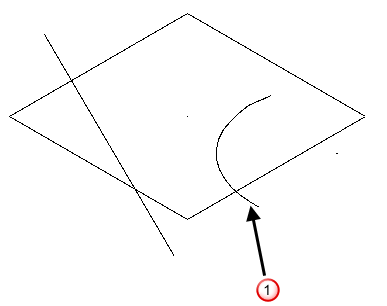

Après que vous ayez sélectionné Précise, sélectionnez le filaire
.
Sélectionnez uniquement le filaire se trouvant sur la surface, parce que tout filaire se trouvant au-dessus ou en-dessous de la surface ne peut pas être utilisé pour créer des courbes-p avec cette méthode.

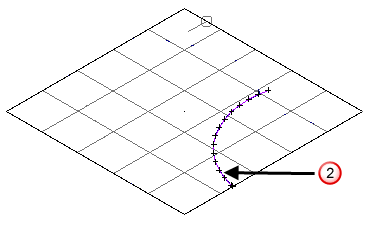

Les courbes-p créées ne sont faites qu'avec le filaire touchant la surface, toute partie du filaire qui s'étend au-delà de la surface est ignorée. Ceci est montré ci-dessous
.
Le filaire n'a pas été dessiné pour montrer les courbes-p plus clairement.
- Projeter suivant l'axe principal — Sélectionnez cette option pour créer des courbes-p sur une surface en projetant le filaire sélectionné le long de l'axe principal actuel, indépendamment de la direction de vue. Cela peut être assimilé à mettre en lumière le filaire sur l'axe principal et créer une courbe-p à partir de son ombre.
Sélectionnez le filaire à projeter sur la surface
. Vous pouvez sélectionner n'importe quel filaire, qu'il se trouve sur la surface ou non.
Les courbes-p sont créées en projetant la sélection de filaire sur la surface, le long de l'axe principal
. Dans l'exemple ci-dessous, l'axe principal est dans la direction Z.
- Projeter suivant les normales de surface — Sélectionnez cette option pour créer des courbes-p en projetant le filaire le long de la normale de surface, indépendamment de la direction de vue. Cela peut être assimilé à mettre en lumière le filaire sur l'axe de normale de surface et créer une courbe-p à partir de son ombre.
Sélectionnez le filaire à projeter sur la surface
. Vous pouvez sélectionner n'importe quel filaire, qu'il se trouve sur la surface ou non.
Les courbes-p sont créées en projetant la sélection de filaire sur la surface, le long de la normale de surface
.
- Projeter suivant la normale de vue — Sélectionner cette option pour créer des courbes-p sur une surface en projetant le filaire sélectionné le long de la normale de la vue, indépendamment de l'axe principal. Cela peut être assimilé à mettre en lumière le filaire à travers l'écran et créer une courbe-p à partir de son ombre.
Sélectionnez le filaire à projeter sur la surface
. Vous pouvez sélectionner n'importe quel filaire, qu'il se trouve sur la surface ou non.
Les courbes-p sont créées en projetant la sélection de filaire sur la vue, le long de la normale de la vue
. Dans l'exemple ci-dessous, la direction de la vue est ISO 1.
- Précise — Cela vous permet de créer des courbes-p à partir de filaire se trouvant sur la surface.
- Sélectionnez le filaire à partir duquel créer les courbes-p.
Les courbes-p sont créées.
- Cliquez sur OK pour fermer la boite de dialogue.
Pour créer des courbes de filaire à partir de courbes-p :
- En mode d'édition de courbe-p, sélectionnez la courbe-p.
- Cliquez sur Accueil > Utilitaires > Convertir > Filaire.
