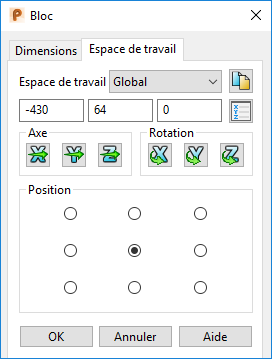

Boite de dialogue Primitive - onglet Espace de travail

Utilisez l'onglet Espace de travail pour spécifier l'espace de travail de la primitive.

Vous pouvez :

• Définir l'espace de travail dans lequel vous éditez la primitive, en sélectionnant un plan de travail depuis la liste déroulante.
• Créer une copie du plan de travail en cliquant sur dans la boite de dialogue.
• Définir une nouvelle origine de la primitive en entrant de nouvelles valeurs pour X, Y et Z ou en cliquant sur pour afficher la boite de dialogue Position.
• Changer la direction de cet axe en cliquant sur , , ou pour ouvrir la boite de dialogue Direction.
• Le faire pivoter autour de son axe en cliquant sur , ou pour ouvrir la boite de dialogue Calculatrice. Utilisez la calculatrice pour définir la distance avec laquelle vous voulez faire pivoter la primitive.
• Spécifier la position de l'origine des blocs primitifs.

  L'option par défaut est le centre de la base du bloc. Les autres options disponibles sont montrées ci-dessous. Toutes les positions sont par rapport à la valeur par défaut.



  Coin supérieur gauche

  Arête supérieure, centre

  Coin supérieur droit

  Arête de droite, centre

  Coin inférieur droit

  Arête inférieure centre

  Coin inférieur gauche

  Arête de gauche, centre

OK — Accepte les changements et ferme la boite de dialogue.

Remarque : Vous pouvez également utiliser cette boite de dialogue pour orienter plusieurs primitives.
