Utilisez les options de la troisième page de l'assistant de base de moule comme ceci :
— Cliquez sur ce bouton pour enregistrer les paramètres actuels du moule en tant que configuration de moule :
- Entrez un nom de configuration.
- Cliquez sur Enregistrer.
Cette configuration va inclure :
- le catalogue.
- la taille du moule.
- le type du moule.
- le placement des colonnes de guidage.
- la liste des plaques (incluant toutes les plaques brutes qui ont été ajoutées manuellement).
- les composants et les dimensions auxiliaires.
— Cliquez sur ce bouton pour charger une configuration de moule enregistrée :
- Sélectionnez le nom de la configuration enregistrée dans la liste.
- Utilisez les options suivantes si nécessaire :
- Cliquez sur
pour renommer la configuration de moule.
- Cliquez sur
pour effacer la configuration de moule.
Ces paramètres sont appliqués au nouveau moule.
- Cliquez sur
— Cliquez sur ce bouton pour charger une configuration de moule utilisée :

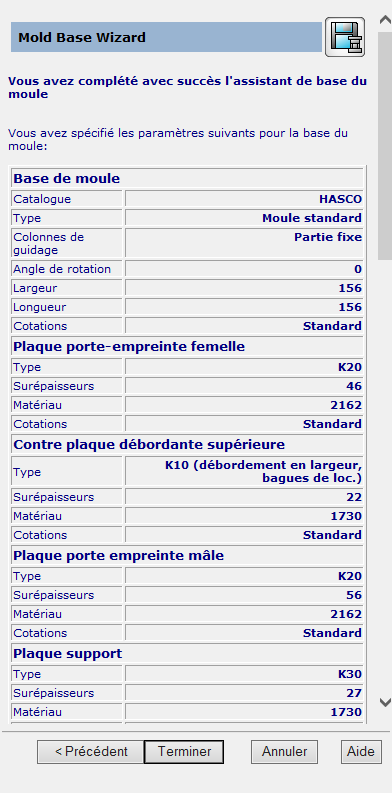

- Vérifiez vos paramètres avant de créer la base de moule :

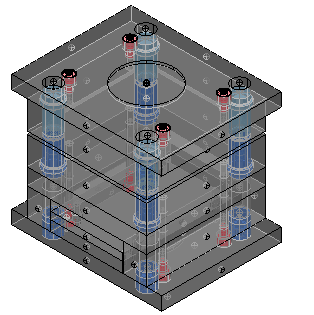

Cliquez sur Terminer. Attendez un court instant pour que la base du moule soit créée :
Changez la vue en ISO1, afin que vous puissiez voir clairement les composants quand ils sont créés.
