Vous pouvez éditer graphiquement une vue en utilisant les poignées graphiques, qui s'affichent quand vous sélectionnez la vue.
Le curseur se change en une main quand vous déplacez la souris sur les poignées.

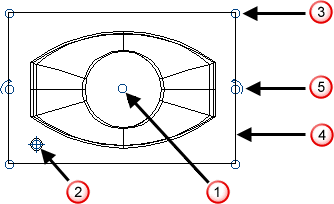

Il y a cinq types de poignées :

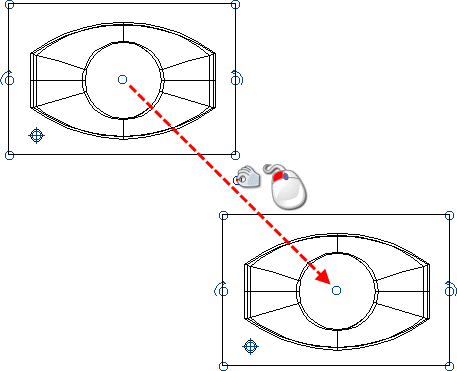

- La poignée centrale
est utilisée pour positionner la vue. Attrapez la poignée et déplacez la vue vers sa nouvelle position :
- La poignée d'origine
, comme la poignée centrale, est utilisée pour positionner la vue. Attrapez la poignée et déplacez la vue vers sa nouvelle position.
A la différence de la poignée de centre, cette poignée utilise le curseur intelligent pour entrer des positions. Par exemple, elle affiche les lignes de construction et les balises quand vous le passez au-dessus de points-clé.
Pour de plus amples détails, voir Utilisation du curseur intelligent pour entrer des positions.

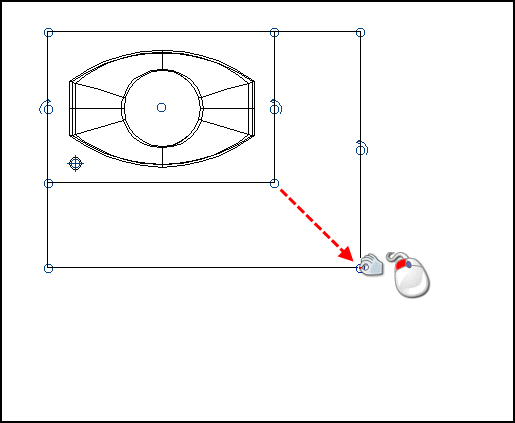

- Les poignées de coin
sont utilisées pour redimensionner la vue. Quand vous déplacez la poignée, les deux côtés attachés à la poignées sont redimensionnés :

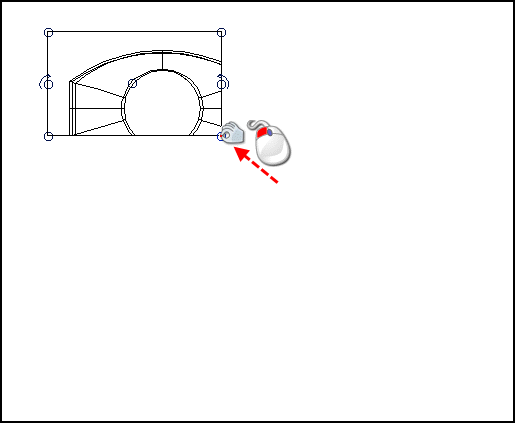

Quand vous redimensionnez la vue, vous voyez plus ou moins le modèle. L'image ci-dessous montre ce que vous voyez si vous rétrécissez la vue. La vue du modèle est restreinte aux frontières de la vue :

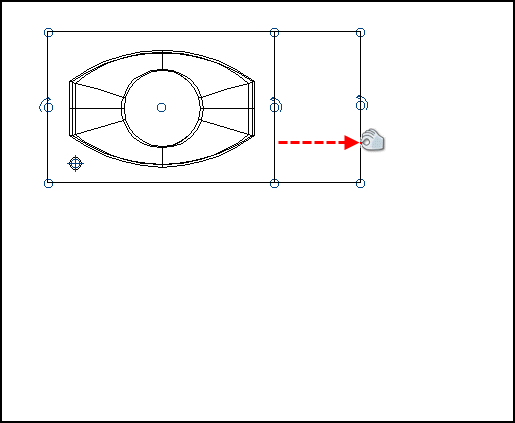

- Les poignées latérales
redimensionnent également la vue. Cependant, seul le côté de la vue avec la poignée est redimensionné :

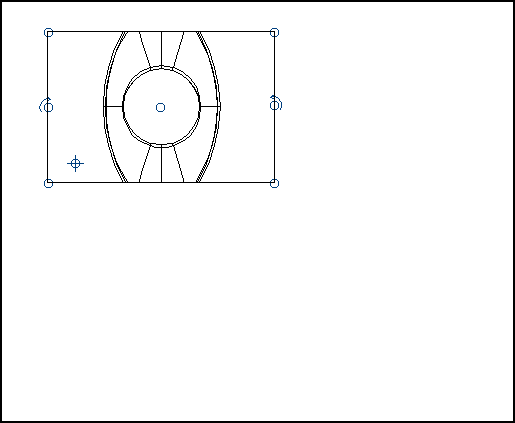

- Les poignées de rotation
font pivoter la vue de 90
. Cliquez sur la poignée de rotation de droite pour faire pivoter la vue de 90 dans le sens trigo, ou sur la poignée de rotation de gauche pour la faire pivoter de 90 dans le sens horaire.
Le modèle pivote dans la vue :
