Pour voir et spécifier les options d'Electrode dans l'explorateur de Windows :
- Cliquez avec le bouton droit sur un fichier ayant une extension .trode pour afficher le menu contextuel.

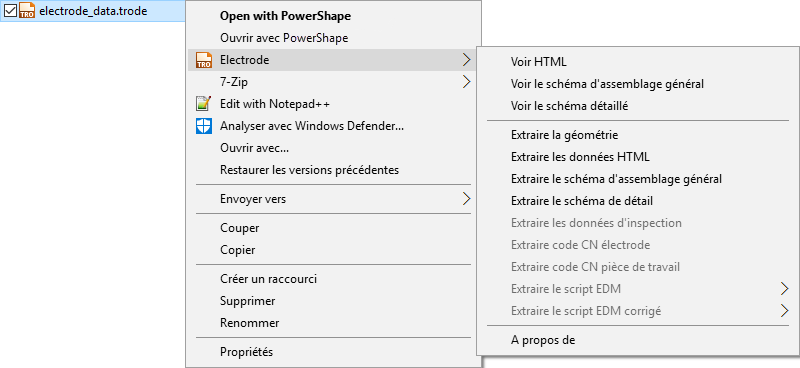

- Développez le menu Electrode pour afficher les options de l'extension d'environnement d'électrode :
Vous pouvez Voir :
- HTML
- Schéma d'assemblage général
- Schéma détaillé
Extraire :
- Géométrie
- Données HTML
- Schéma d'assemblage général
- Schéma détaillé
- Données d'inspection
- Code CN électrode
- Code CN pièce
- Script EDM
- Script EDM corrigé
Les fichiers .trode générés par PowerShape n'ont aucune correction d'inspection. Ils sont ajoutés à l'archive .trode si l'assistant d'inspection d'électrode de PowerInspect est utilisé.
S'il n'y a pas de correction d'inspection, vous ne pouvez extraire que les fichiers scripts d'origine (non-corrigés). Ils sont les mêmes que ce qu'ils étaient quand ils ont étaient générés par PowerShape.
S'il y a des corrections d'inspection, vous pouvez :
- extraire les scripts dans leurs formes originales non-corrigés.
- d'appliquer les corrections et sortir la version ajustée.
Remarque : Vous pouvez extraire tous les formats, mais vous ne pouvez actuellement corriger que les formats suivants :JDMA
CERTA
Charmilles
Exeron
ONA
Zimmer Kreim
Sodick
Makino
Mitsubishi EPX
Mitsubishi NC (ESPER)
Conseil : Vous pouvez aussi utiliser une commande saisie pour extraire un fichier EDM exporté corrigé :electrodesession extract edmfiles
- Cliquez sur Envoyer vers MPP pour ouvrir le système de gestion MPP et pour transférer les données du fichier .trode requis pour générer le code CN d'électrode.
Cette option est affichée uniquement si MPP est installé sur l'ordinateur et si le fichier .trode sélectionné contient un script +GF+ MPP.
- Cliquez sur A propos pour afficher la version de l'extension d'environnement d'électrode et les informations de copyright.
