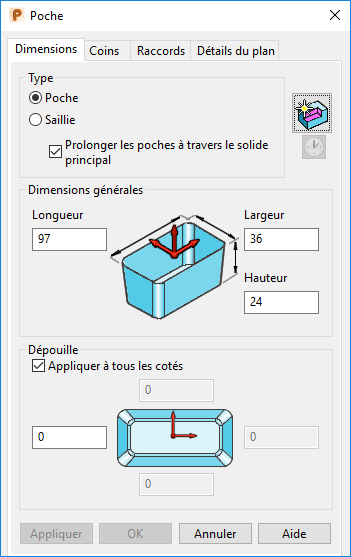

Utilisez l'onglet Dimensions pour spécifier les dimensions de la poche ou de la saillie.
Type — Sélectionnez une option pour spécifier le type de forme que vous voulez créer.
- Poche — Sélectionnez cette option pour créer une forme de poche.
- Saillie — Sélectionnez cette option pour créer une forme de saillie.

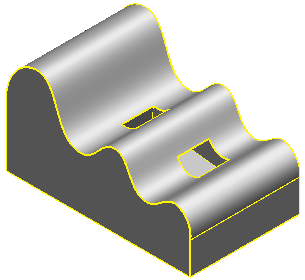

- Prolonger les poches à travers le solide principal — Sélectionnez cette option pour étendre la poche de solide vers le haut pour couper à travers toutes les surfaces du solide principal, comme montré ci-dessous :

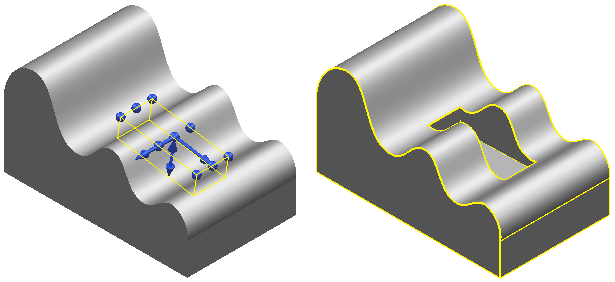

Si désélectionné, la poche ne s'étend pas vers le haut et le même modèle ressemblerait à ceci :
Si vous créez une saillie, l'option est appelée Prolonger les saillies sur le solide principal.
Prolonger les saillies sur le solide principal — Sélectionnez cette option pour étendre la saillie de solide vers le bas pour rencontrer toutes les surfaces en-dessous dans le solide principal.

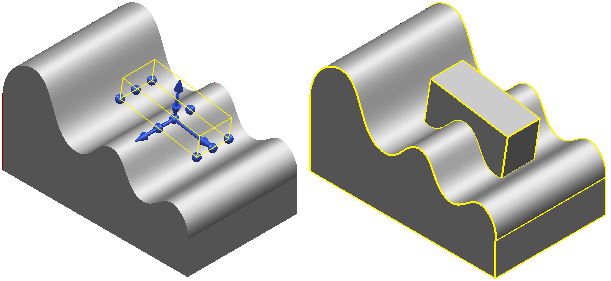

Si désélectionné,la saillie ne s'étend pas sur le solide principal et le même modèle ressemblerait à ceci :
échange entre le mode création et le mode édition sans fermer et rouvrir la boite de dialogue.
- Quand vous êtes en mode création, cliquez sur pour passer en mode édition.
- Quand vous êtes en mode édition, cliquez sur
pour passer en mode création.
Dimensions générales — Entrez les dimensions de la forme dans les cases Longueur, Largeur et Hauteur.
Dépouille — Chaque face latérale de la forme peut avoir un angle de dépouille.
- Appliquer à tous les côtés — Si sélectionné, entrez un seul angle de dépouille pour toutes les parois latérales. Si désélectionné, entrez les angles de dépouille séparément pour chaque paroi latérale.
