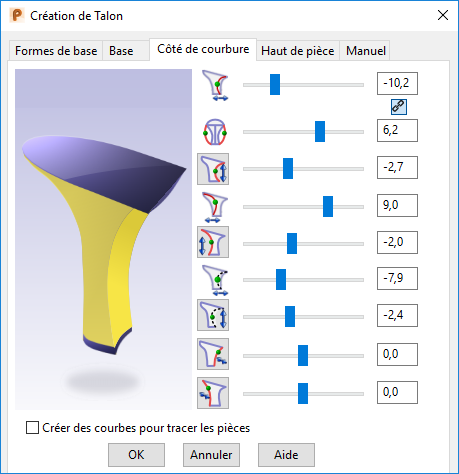

Utilisez l'onglet Courbure latérale pour spécifier les paramètres à utiliser quand vous créez le côté du talon (affiché en jaune dans le schéma).
Utilisez les curseurs et les boutons pour ajuster les paramètres du talon :
Côtés X — Faites glisser le curseur pour définir les positions des points de courbe dans la direction X pour les courbes latérales. La positions des points de courbe affecte la forme des courbes.
Remarque : Ce curseur est lié au curseur de courbe avant dans une direction. Si vous faites glisser le curseur de courbe X, le curseur de courbe avant se déplace. Cependant, si vous faites glisser le curseur de courbe avant, le curseur de courbe X ne bouge pas.
Synchroniser/Désynchroniser — Cliquez sur ce bouton pour afficher l'icône de liaison pour synchroniser les curseurs Côtés X et Côtés Y, afin qu'ils se déplacent ensembles. Affichez l'icône Désynchroniserpour casser la liaison.
Côtés Y — Faites glisser le curseur pour définir les positions des points de courbe dans la direction Y pour les courbes latérales du talon. Les points se déplacent dans des directions opposées le long de l'axe Y. La positions des points de courbe affecte la forme des courbes.
Remarque : Si l'icône Synchroniser
est sélectionnée, ce curseur se synchronise avec le curseur de côté X.
Côtés Z — Faites glisser le curseur pour définir les positions des points de courbe dans la direction Z pour les courbes latérales. La positions des points de courbe affecte la forme des courbes.
Remarque : Ce curseur est lié au curseur de point de courbe de ligne avant dans une direction. Si vous déplacez le curseur de ligne latérale, le curseur de ligne avant se déplace. Cependant, si vous déplacez le curseur de ligne avant, le curseur de ligne latérale ne bouge pas.Sélectionnez le bouton pour redresser les courbes latérales à partir du point de courbe vers le bas. Le bouton se change en
quand il est sélectionné.
Arrière X — Faites glisser le curseur pour définir la position du point de courbe dans la direction X pour la courbe arrière. La position du point de courbe affecte la forme de la courbe.
Arrière Z — Faites glisser le curseur pour définir la position du point de courbe dans la direction Z pour la courbe arrière. La position du point de courbe affecte la forme de la courbe.
Sélectionnez le bouton pour redresser l'arrière du talon à partir du point de courbe vers le bas. Le bouton se change en
quand il est sélectionné.
Avant X — Faites glisser le curseur pour définir la position du point de courbe dans la direction X pour la courbe avant. La position du point de courbe affecte la forme de la courbe.
Avant Z — Faites glisser le curseur pour définir la position du point de courbe dans la direction Z pour la courbe avant. La position du point de courbe affecte la forme de la courbe.
Sélectionnez le bouton pour redresser l'avant du talon à partir du point de courbe vers le bas. Le bouton se change en
quand il est sélectionné.
Fusion avant — Faites glisser le curseur pour changer la tangence du point haut des courbes latérale et avant pour atteindre une fusion lisse avec la surface de référence.
Sélectionnez ce bouton pour changer le point haut sur la courbe avant, afin que la courbe avant fusionne de façon lisse avec la surface de référence. Le bouton se change en
quand il est sélectionné.
Fusion arrière — Faites glisser le curseur pour changer la tangence au point haut sur la courbe arrière pour atteindre une fusion lisse avec la surface de référence.
Sélectionnez ce bouton pour changer le point haut de la courbe arrière, afin que la courbe arrière fusionne de façon lisse avec la surface de référence. Le bouton se change en
quand il est sélectionné.
- Créer des courbes pour tracer les pièces — Sélectionnez cette option pour créer des courbes le long des arêtes du talon. Utilisez ces courbes pour créer des pièces sur le talon, tel qu'un protège-talon ou un effet de talon Louis sur l'avant du talon.
