Pour spécifier comment traiter les discontinuités quand vous décalez des surfaces, sélectionnez une des options suivantes sur la barre d'outils de décalage :
- Toujours créer une surface décalée

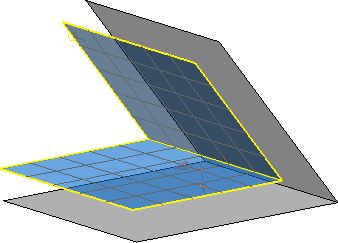

conserve toute discontinuité de surfaces pendant la création du décalage de surface :
- Séparer les surfaces à leurs discontinuités

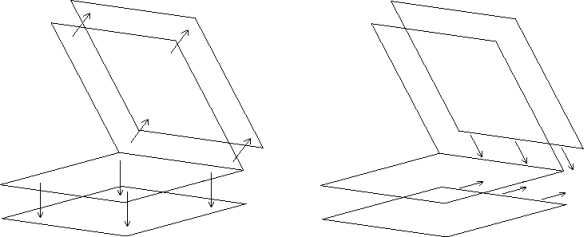

sépare la surfaces aux discontinuités pendant la création du décalage. La surface décalée deviendra un solide, même si vous avez commencé avec une surface.Les arêtes aux discontinuités sont étendues jusqu'à ce qu'elles se croisent :
Un solide est créé à partir de l'ensemble des surfaces décalées :
Une discontinuité sur une normale de surface est définie par la valeur de tolérance angulaire dans la section Tolérance de discontinuité de surface sur la page Unités et tolérances de la boite de dialogue d'options.
Si une courbe ou une courbe composite est dépendante d'une surface, son décalage se trouvera sur la surface.

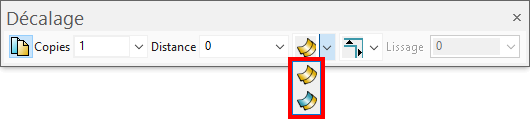

Pour spécifier comment traiter les discontinuités quand vous décalez d'autres éléments, sélectionnez une des options suivantes sur la barre d'outils de décalage :
- Conserver les discontinuités
conserve toute discontinuité dans les éléments qui sont décalés : - Arrondir les discontinuités

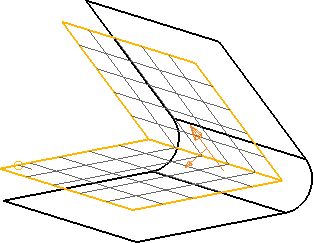

arrondi toute discontinuité quand les éléments sont décalés :
