Créez une relation en faisant glisser un composant esclave sur un composant maître pour afficher les points de liaison. Quand la liaison requise s'affiche, relâchez le composant esclave pour créer la relation.
Par exemple :
- Sélectionnez le composant que vous voulez comme composant esclave. Déplacez la souris sur le composant pour afficher les liaisons de plan et d'axe, indiquées par des flèches. Remarque : Pour afficher les liaisons de point, cliquez à nouveau sur le composant et déplacez la souris sur le composant pour mettre en évidence les liaisons de point.

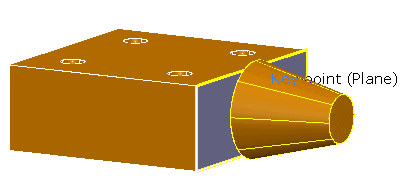

Dans cet exemple, la face supérieure est mise en surbrillance et une flèche indique une liaison plane :

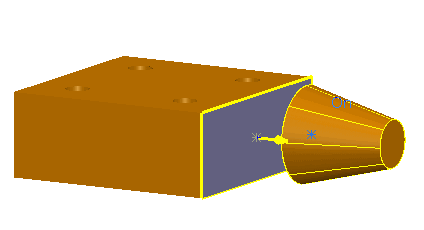

- Cliquez et déposez la liaison vers le composant maître. Les liaisons sur le composant maître sont affichées :
- Relâchez la liaison esclave sur la liaison requise du composant maître :
Dans cet exemple, une relation plan/plan est créée entre le composant esclave et le composant maître. La nouvelle relation est ajoutée à l'arborescence d'assemblage.
Si vous relâchez la souris loin du composant maître, aucune relation n'est créée et le composant esclave retourne à sa orientation d'origine.
