Pour créer un raccord variable entre des surfaces et une courbe :
- Cliquez sur Surface > Fabrication > Raccord.
- Complétez la boite de dialogue Raccord surfacique comme précédemment décrite.

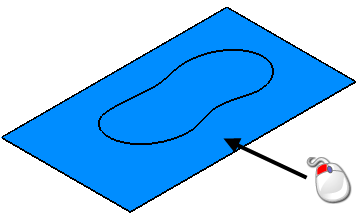

- Sélectionnez la surface.
- Dans la partie Sélection de la boite de dialogue, cliquez sur l'option Secondaire.

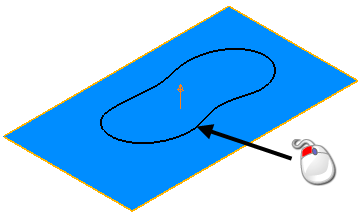

- Sélectionnez la courbe.
- Cliquez sur OK.

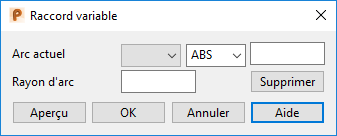

La boite de dialogue Raccord variable s'affiche, où vous spécifiez les détails pour le raccord variable :

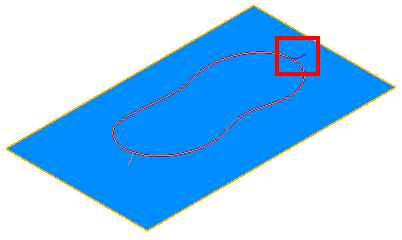

- Arc actuel — Cliquez sur la courbe où vous voulez créer un raccord variable. Un petit arc est affiché sur la courbe, comme montré dans l'exemple ci-dessous. Le numéro correspondant à l'arc est ajouté et affiché dans la liste déroulante Arc actuel.
— Sélectionnez une des options suivantes pour spécifier la distance à calculer pour le raccord variable sur l'arc sélectionné.
ABS — Distance absolue
REL — Distance relative
PAR — Distance paramétrique.
— Entrez la distance pour l'arc sélectionné.
- Aperçu — Cliquez pour afficher un aperçu du raccord variable. Vous pouvez de changer les réglages dans la boite de dialogue et prévisualiser jusqu'à ce que vous soyez satisfait.
- Rayon d'arc — Entrez un rayon pour l'arc sélectionné.
- Supprimer — Effacez l'arc sélectionné.
- OK — Cliquez pour créer le raccord variable :

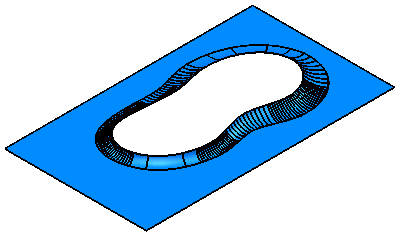

- Arc actuel — Cliquez sur la courbe où vous voulez créer un raccord variable. Un petit arc est affiché sur la courbe, comme montré dans l'exemple ci-dessous. Le numéro correspondant à l'arc est ajouté et affiché dans la liste déroulante Arc actuel.
