Utilisez Advance Steel Revit Extension pour transférer de nombreux éléments entre Revit et Advance Steel, tels que les niveaux, les poutres en acier, les plaques, les éléments en béton et en bois, les grillages, certains éléments de connexion et certaines fonctionnalités de poutre et de plaque.
Advance Steel est conçu pour les ingénieurs en construction et les dessinateurs d'exécution spécialisés dans l'acier, qui ont besoin d'une application de dessin du métal facile à utiliser. Advance Steel offre des options de modélisation et de dessin spécifiques qui permettent à l'utilisateur d'augmenter sa productivité lorsqu'il crée un projet, notamment grâce aux processus automatiques de dessin et de documentation (nomenclatures) qui lui feront gagner du temps.
L'objectif principal d'Advance Steel Revit Extension est d'importer le modèle de structure (poutres, poteaux, plaques, éléments de structure en béton) depuis d'autres logiciels dans Advance Steel afin de générer automatiquement les données de fabrication.
Formats des fichiers transférés
Le format SMLX (Steel markup language) est le format principal utilisé par l'extension, mais d'autres formats sont également pris en charge : IFC, CIS/2, PSS, SDNF.
Eléments transférés (SMLX)
Vous pouvez transférer de nombreux éléments entre Revit et Advance Steel, tels que les niveaux, les poutres en acier, les plaques, les éléments en bois et en béton, les grillages, certains éléments de connexion et certains composants de poutre et de plaque. Tout transfert d'élément dépend du prolongement et des limites de l'objet de chaque application (Revit et Advance Steel). Pour plus d'informations sur les éléments transférés, consultez le tableau ci-dessous :
| CLASSE | OBJECT TYPE | DE REVIT A ADVANCE STEEL | D'ADVANCE STEEL A REVIT |
|---|---|---|---|
| Général | Niveau |
|
|
| Quadrillage |
|
|
|
| Poutres en acier | Poutre |
|
|
| Poteau |
|
|
|
| Poutre composée | X |
|
|
| Poutre soudée | X |
|
|
| Poutre à inertie variable | N/D |
|
|
| Poutre incurvée |
|
|
|
| Polypoutre | N/D |
|
|
| Poutre pliée | N/D | X | |
| Poutre en aluminium | X |
|
|
| Plaques | Plaque rectangulaire |
(AS-Revit-AS)
|
|
| Plaque polygonale |
(AS-Revit-AS)
|
|
|
| Plaque circulaire |
(AS-Revit-AS)
|
|
|
| Plaque pliée | N/D |
|
|
| Plaque pliée tordue | N/D |
|
|
| Plaque pliée conique | N/D |
|
|
| Bois | Poutre en bois |
|
|
| Eléments en béton | Mur |
|
|
| Mur polygonal |
|
|
|
| Dalle |
|
|
|
| Dalle polygonale |
|
|
|
| Poutre en béton |
|
|
|
| Poutre incurvée en béton |
|
|
|
| Poteau en béton |
|
|
|
| Soubassement isolé |
|
|
|
| Soubassement continu |
|
|
|
| Grillage | Grillage standard | N/D |
|
| Grillage de barre | N/D |
|
|
| Grillage variable, rectangulaire | N/D |
|
|
| Grillage variable, polygonal | N/D |
|
|
| Eléments de connexion | Boulons | X | X |
| Ancrages | X | X | |
| Goujons | X | X | |
| Soudures | N/D | X | |
| Trous |
(AS-Revit-AS)
|
(uniquement sur les plaques)
|
|
| Découpes Poutre | Raccourcir |
|
X |
| Découpe |
|
X | |
| Grugeage | N/D | X | |
| Préparation de soudure | N/D | X | |
| Coupe d'angle | N/D | X | |
| Grugeage (depuis Revit) |
(raccourcir uniquement)
|
N/D | |
| Découpe de plat | Raccourcir | N/D |
|
| Découpe | N/D |
(polygonal uniquement)
|
|
| Préparation de soudure | N/D | X | |
| Coupe d'angle | N/D |
|
|
| Résultats de l'analyse structurelle | Torseur (N,V,M) |
|
X |
| Légende : | |
|---|---|
|
|
Présent dans l'application source, est importé dans l'application cible (limite). |
| X | Présent dans l'application source, n'est PAS importé dans l'application cible. |
| N/D | N'EST PAS disponible dans l'application source. |
|
(AS-Revit-AS)
|
Transfert d'Advance Steel vers Revit et vers Advance Steel de nouveau. |
Plaques/Tôles
Les tôles Advance Steel sont importées dans Revit sous forme de Familles de tôles.
Pour importer des plaques dans Revit, vous devez effectuer les opérations suivantes dans le menu Paramètres :
- Activez l'option Importer des plaques.
- Désactivez l'option Import des éléments structurels uniquement (p. ex. les poutres, poteaux et contreventements).

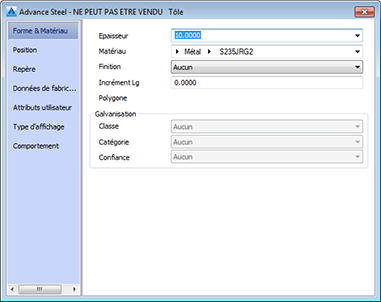

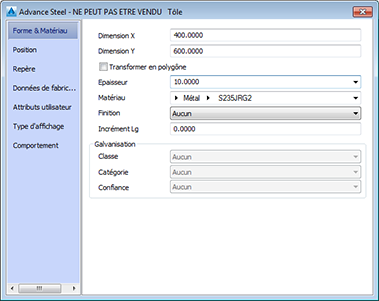

Ces plaques seront importées dans Advance Steel, comme Objets de tôle.
Les images ci-dessous présentent un modèle dans Advance Steel contenant une tôle rectangulaire, polygonale et circulaire. Le modèle a été transféré vers Revit, puis a été renvoyé dans Advance Steel via un fichier SMLX. Les plaques sont importées dans Advance Steel en tant que tôles.

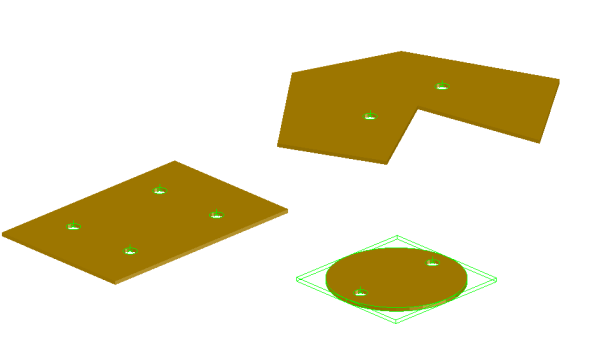

| Modèle Advance Steel |
|

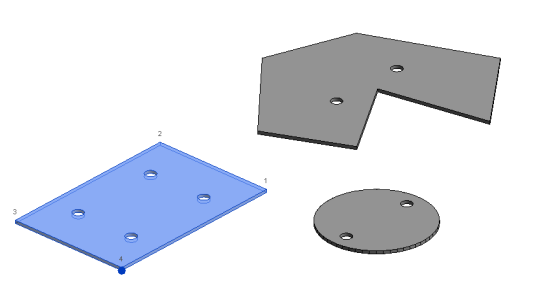

| Modèle Revit |
|

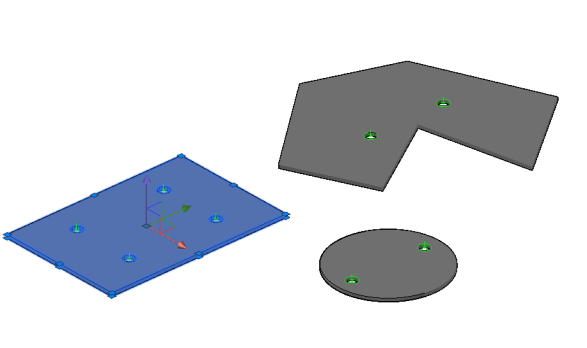

| Modèle Advance Steel (importé par un fichier SMLX) |
|
Poutres
Les poutres (droites ou incurvées) sont transférées entre Revit et Advance Steel. Dans Revit, ces objets sont importés sous forme de réseaux de poutres. Dans Advance Steel, ils sont importés sous forme de poutres.
La position des points de départ et d'arrivée est conservée.

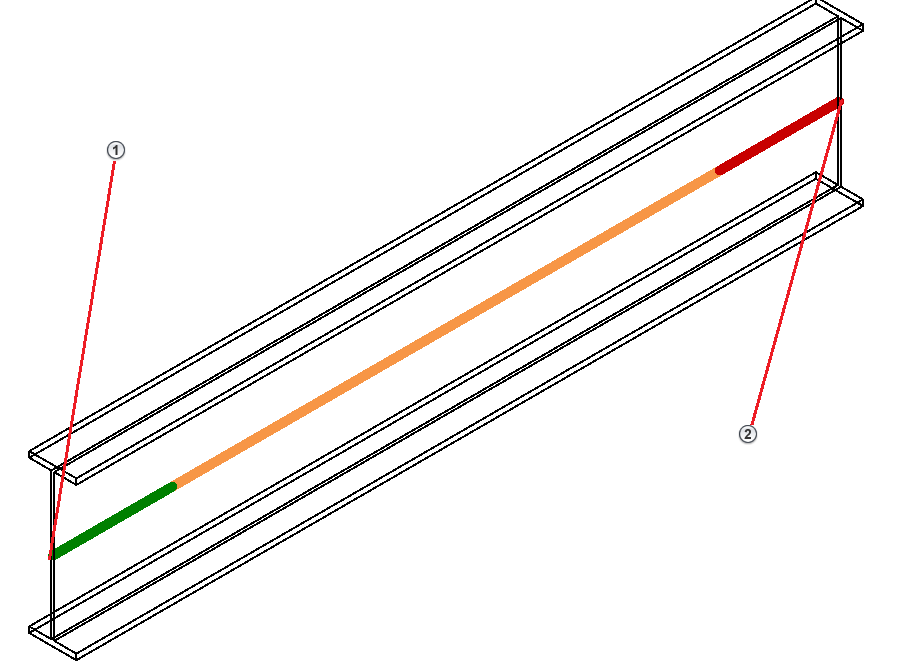

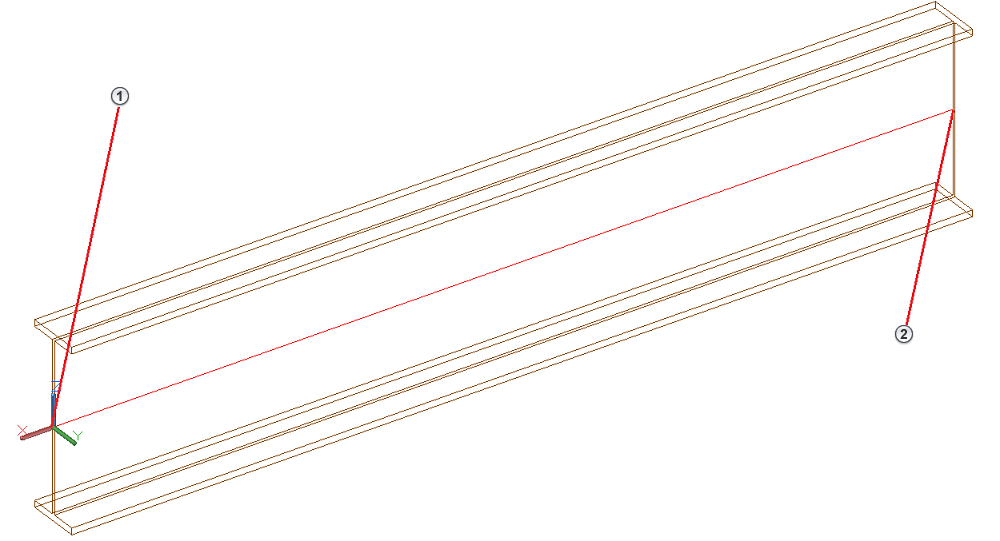

Les images ci-dessous présentent le transfert d'une poutre d'Advance Steel vers Revit.
| Advance Steel | Revit |
|
|
- Point de départ
- Point d'arrivée
Poteaux
Les poteaux sont transférés dans Revit en tant que poteaux porteurs, Incliné - Par rapport au point d'arrivée, quel que soit l'angle dans le modèle Advance Steel. Dans Advance Steel, ils sont importés en tant que poteaux et le rôle du modèle est défini sur Poteau.

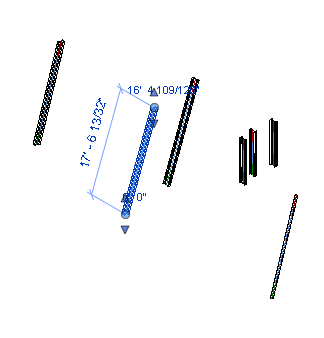

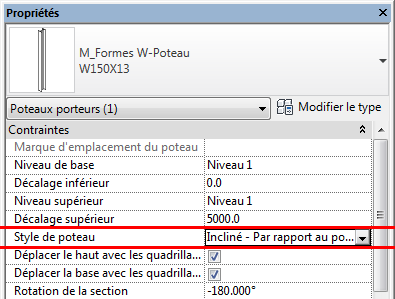

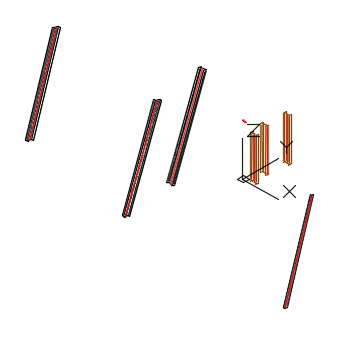

Les images ci-dessous représentent un modèle dans Advance Steel contenant plusieurs poteaux verticaux et inclinés. Le modèle a été transféré dans Revit, où les poteaux ont été importés avec le style de poteau Incliné - Par rapport au point d'arrivée.
| Advance Steel | Revit |
 |
|
