Découvrez-en davantage sur la division des radiers en éléments configurables pour des assemblages dans Structural Precast for Revit.
Pour qu'un radier puisse être divisé en assemblages préfabriqués, les conditions suivantes doivent être réunies :
- Le paramètre de structure dans la section Structure de la palette Propriétés doit être sélectionné.
- Une couche de la structure de dalles doit être spécifiée comme matériau structurel, même si une seule couche est définie.
- Le matériau structurel de la couche doit avoir une densité définie.
Division de couches porteuses dans des dalles multicouches

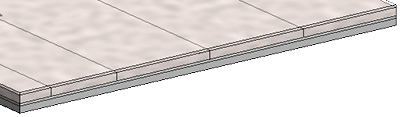

Dans Structural Precast for Revit, vous pouvez inclure du béton coulé, des finitions et d'autres calques avec des couches d'assemblage de dalles structurelles préfabriqué. Une dalle doit d'abord être divisée en plusieurs éléments. Vous pouvez ensuite sélectionner la couche porteuse à diviser en assemblages.
Division des dalles asymétriques

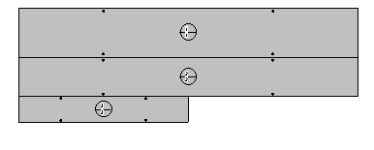

Dans certaines situations, la division d'un radier génère des assemblages avec des formes asymétriques.

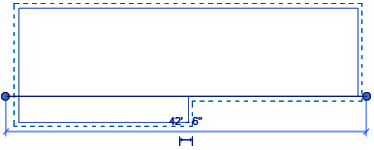

Pour forcer la segmentation le long d'un plan en particulier, vous devez d'abord diviser le plancher en éléments à l'aide de lignes de division esquissées où le rendu de la segmentation appropriée doit apparaître.

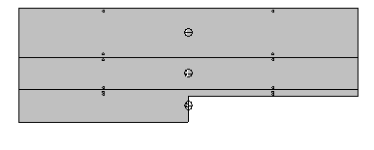

Vous pouvez désormais sélectionner les éléments et les diviser en assemblages dans Structural Precast for Revit.
