Faites correspondre des éléments lors de transferts de sections au format SMLX entre Advance Steel et Revit à l'aide de bases de données de correspondance.
La base de données de mise en correspondance est GTCMapping2018.mdb. La base de données est installée dans le dossier Données des programmes et peut être ouvert et modifié à l'aide de n'importe quel éditeur de base de données (par exemple, Microsoft Access).

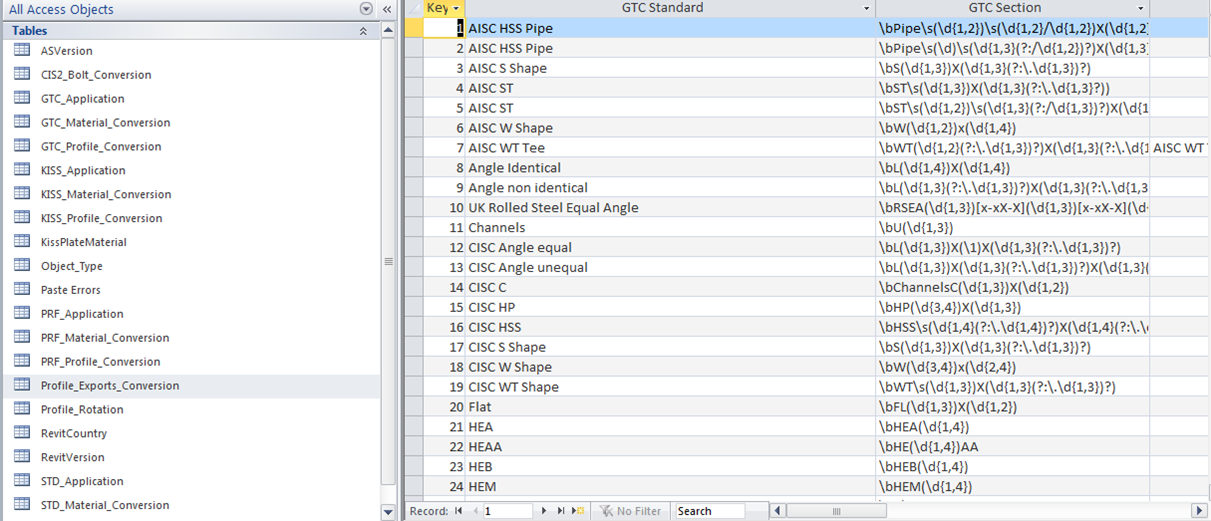

La base de données contient des tables liées au transfert SMLX, à la mise en correspondance KISS, à la conversion PRF et à la conversion de boulons pour le format CIS2. Elle prend en charge la définition de mise en correspondance des profils, des profils de rotation, des boulons et des matériaux.
La mise en correspondance peut exister en tant que :
- Mise en correspondance 1 à 1, où chaque taille de section est mise en correspondance de façon individuelle.
- Mappage à l'aide de règles, où une règle donnée (à l'aide de variables) permet d'établir une correspondance entre une classe dans son ensemble et une seule ligne de définition.
La version actuelle d'Advance Steel Revit Extension contient la mise en correspondance des sections les plus utilisées des bibliothèques Revit américaines (anglo-saxonne et métrique), britanniques, australiennes, françaises, polonaises et indiennes.
Toutes les correspondances manuelles demandées par Advance Steel ou Revit lors de l'importation sont enregistrées dans la base de données pour une utilisation ultérieure sous la forme d'une correspondance un à un.

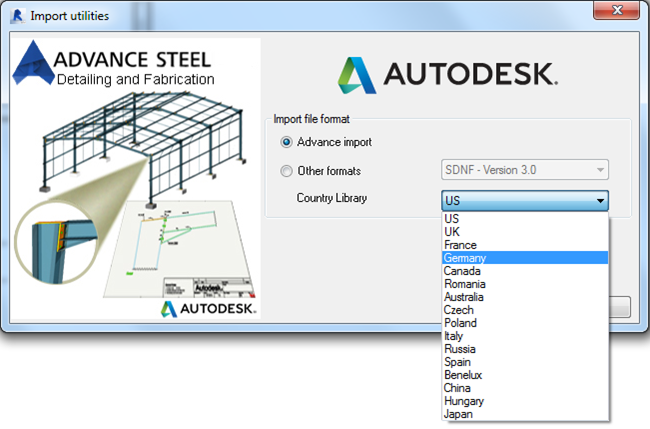

Il est possible de configurer la mise en correspondance en fonction du pays ; cette option permet d'établir une mise en correspondance spécifique à un pays que vous pouvez sélectionner au cours de l'importation/exportation.

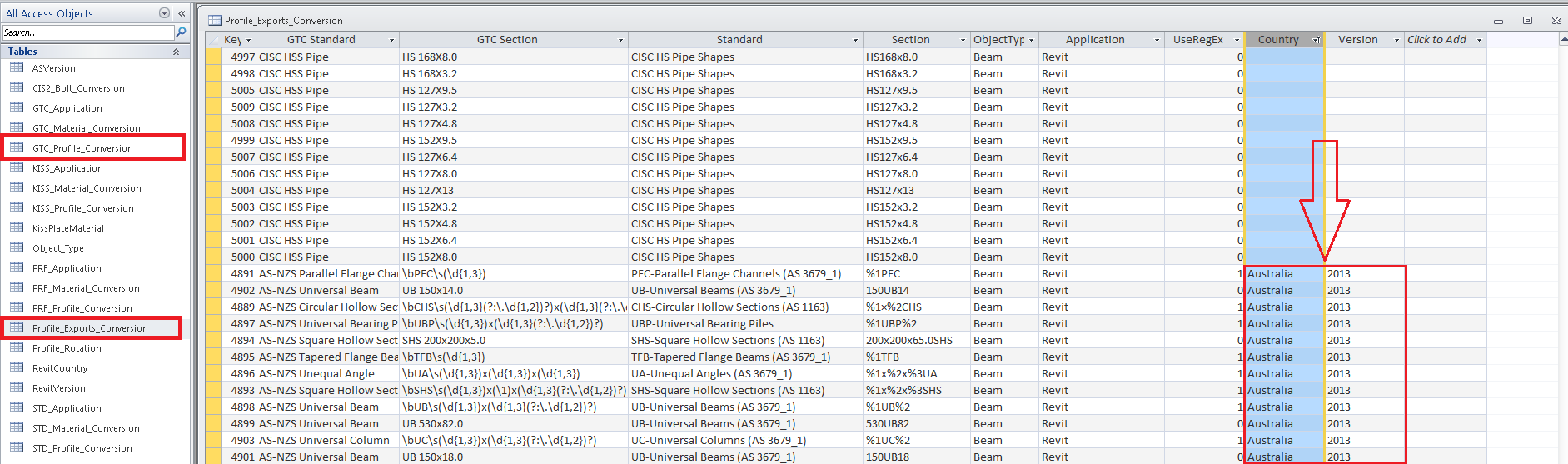

Pour permettre l'utilisation de la colonne des pays lors du transfert, la colonne de version doit être remplie avec une valeur, à l'intérieur des tables GTC_Profile_Conversion et Profile_Export_Conversion de la base de données GTCMapping.mdb.
Les noms de profil sont convertis à l'intérieur de la base de données AstorProfiles.mdb. Cette conversion peut varier d'une version à une autre. Des lignes de mise en correspondance supplémentaires doivent être ajoutées à l'intérieur de la base de données GTCMapping.mdb avec des expressions régulières qui capturent le nouveau nom converti. De ce fait, les lignes de mise en correspondance contiennent un numéro de version. Pour être lues, les colonnes dépendant des pays doivent indiquer une version, sinon elles ne seront pas utilisées dans le transfert.
