Utilisez le mécanisme qui implique une correspondance de section de 1 à 1 entre la famille Revit et la table Advance Steel et entre le type de profil Revit et le nom de section Advance Steel pour des résultats plus précis et cohérents.
Advance Steel Revit Extension possède un système de correspondance qui utilise une correspondance de type 1 à 1 entre la famille Revit et la table Advance Steel, ainsi qu'entre le type de profil Revit et le nom de section Advance Steel.

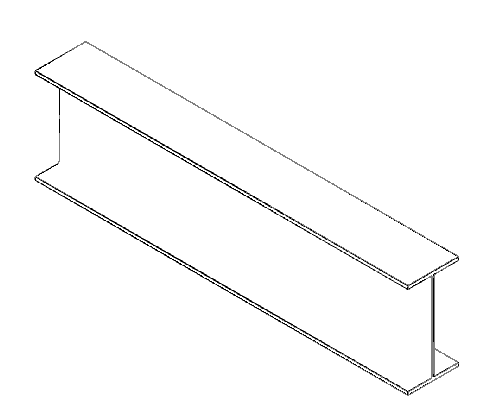

Revit contient des familles récemment créées, dans le respect des normes les plus récentes, pour les pays suivants :
- Système anglo-saxon (AISC 14.1)
- Système métrique (AISC 14.1)
- Canada (formes CISC)
- Royaume-Uni (norme britannique)
- Allemagne
- Australie
- France
- Pologne
- Inde
Le nom à l'intérieur des parenthèses représente le nom du dossier dans lequel les nouvelles familles sont stockées dans chaque pays. Les familles se trouvent dans les dossiers Ossature et Poteaux porteurs pour chacun des pays mentionnés.
Ces familles contiennent deux paramètres nouvellement créés :

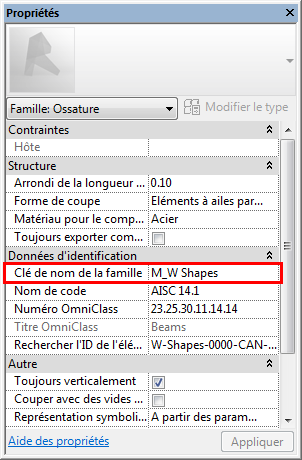

- Identifiant du nom de la famille
- Identifiant du nom de la coupe
Le paramètre Identifiant du nom de la famille est associé au nom de la table d'Advance Steel dans une correspondance de type 1 à 1. Ce paramètre est stocké dans la famille.

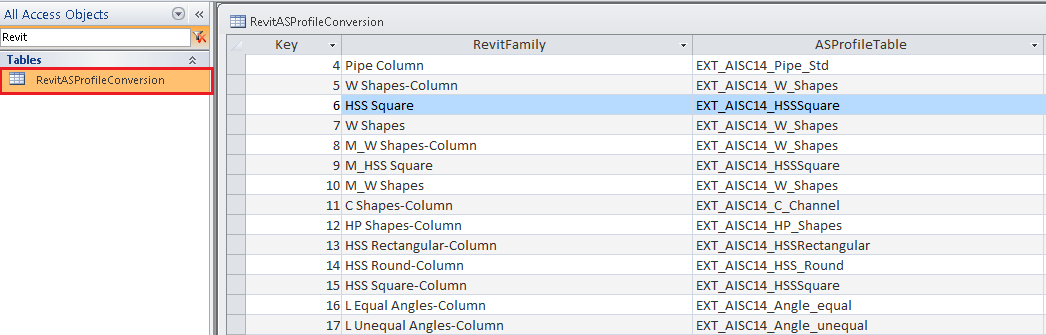

Il existe également une table dans AstorProfiles2018.mdb, appelée RevitASProfileConversion. Cette table stocke la correspondance entre l'identifiant du nom de la famille Revit et la table de profil Advance Steel.

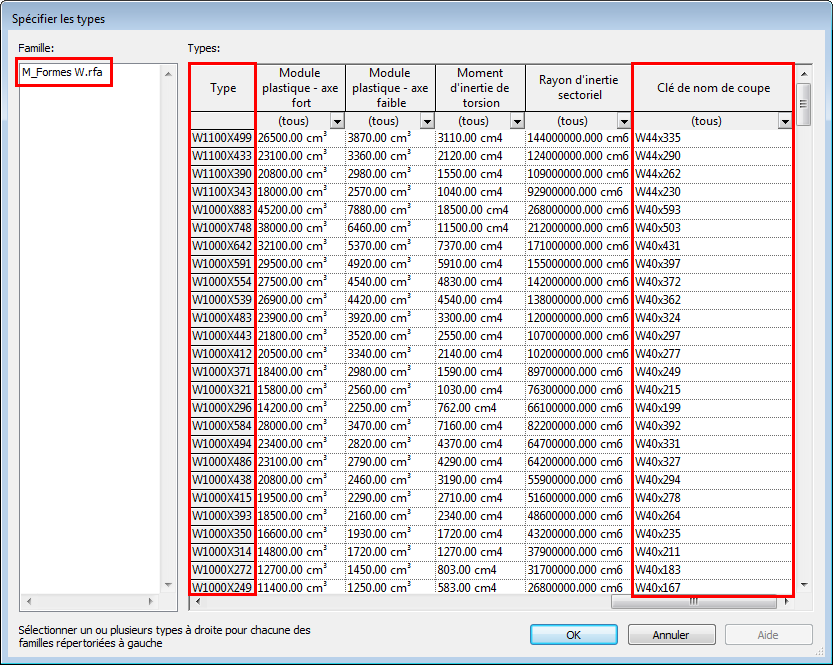

Le paramètre Identifiant du nom de la coupe est associé à la valeur Nom du profil d'un profil dans Advance Steel dans une correspondance de type 1 à 1. Ce paramètre est stocké dans la famille.

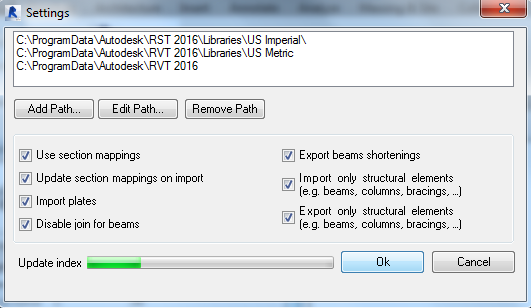

L'extension extrait (FamilyNameKey, RFAFilePath, RFAFileDate) un chemin spécifié à partir de toutes les familles Revit, puis crée un fichier .xml, qui sera utilisé ultérieurement lors de l'importation.
- Le fichier d'index est créé la première fois que vous démarrez l'extension.
- Lorsque vous ajoutez un nouveau chemin, toutes les familles de ce chemin sont indexées. Une barre de progression s'affiche pour vous prévenir.
- Lorsque vous supprimez un chemin, l'index est mis à jour.
L'ancien mécanisme qui utilise les trois tables (GTC_Profile_Conversion, Profile_Exports_Conversion et Profile_Rotation) dans la base de données GTCMapping est toujours présent et est utilisé comme alternative, lorsque le nouveau mécanisme n'est pas en mesure d'associer un profil.
