Création et modification de panneaux de treillis soudés personnalisés

Créez un panneau de treillis unique personnalisé pour la fabrication d'une armature unique dans des murs porteurs ou des planchers.

Création d'un panneau de treillis personnalisé

1. Tout d'abord, vous devez définir les instructions utilisées pour générer des panneaux de treillis personnalisés. Cliquez sur l'onglet Préfabrication la liste déroulante du groupe de fonctions Armature (Configuration du panneau de treillis personnalisé) pour ouvrir la boîte de dialogue Configuration du panneau de treillis personnalisé.
2. Révisez et modifiez les instructions suivantes. Les assemblages d'armature ne respectant pas ces instructions ne seront pas convertis en panneau.
   • Longueur maximale du panneau de treillis personnalisé : spécifie la longueur maximale du panneau de treillis soudé personnalisé.
   • Longueur minimale du panneau de treillis personnalisé : spécifie la longueur minimale du panneau de treillis soudé personnalisé.
   • Largeur maximale du panneau de treillis personnalisé : spécifie la largeur maximale du panneau de treillis soudé personnalisé.
   • Largeur minimale du panneau de treillis personnalisé : spécifie la largeur minimale du panneau de treillis soudé personnalisé.
   • Longueur maximale des fils : indique la longueur maximale d'un treillis soudé dans le panneau de treillis soudé personnalisé.
   • Longueur minimale des fils : spécifie la longueur minimale d'un treillis soudé dans le panneau de treillis soudé personnalisé.
   • Incrément direction X : indique le décalage de l'axe X pour le panneau de treillis soudé personnalisé. point d'origine.
   • Incrément direction Y : indique le décalage de l'axe Y pour le panneau de treillis soudé personnalisé. point d'origine.
   • Diamètre maximal au point de soudure : indique le diamètre maximal du treillis soudé sur un point de soudure dans un panneau de treillis soudé personnalisé.
   • Chevauchement minimal : spécifie le chevauchement de treillis minimal requis au niveau du bord d'un panneau de treillis soudé personnalisé.
   • Diamètres de fil valides : spécifie les tailles d'armature valides requises pour créer un panneau de treillis soudé personnalisé.
   • Deux points de soudure minimum pour un fil : indique qu'un treillis doit comporter au moins deux points de soudure dans un panneau de treillis soudé personnalisé.

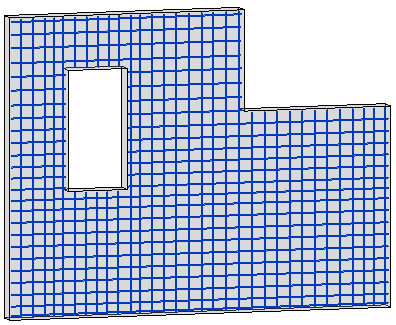

3. Esquissez des occurrences d'armature pour concevoir le panneau de treillis personnalisé dans un mur porteur ou une dalle structurelle. Veuillez noter les instructions suivantes :
   • L'armature doit respecter toutes les restrictions dans la boîte de dialogue Configuration du panneau de treillis personnalisé.
   • Les jeux d'armatures ne sont pas générés dans un panneau de treillis soudé personnalisé, seules les occurrences d'armature unique le sont.
   • Toutes les armatures dans la conception doivent être esquissées ou placées dans le même plan.
   • Chaque occurrence d'armature doit être un segment unique.
4. Sélectionnez toutes les armatures à convertir en panneau de treillis.
5. Cliquez sur Modifier | Armature structurelle groupe de fonctions Créer (Créer un assemblage).

6. Dans la boîte de dialogue Nouvel assemblage, modifiez la valeur Nom du type par défaut, puis cliquez sur OK.
7. Sélectionnez le nouvel assemblage d'armature.
8. Cliquez sur l'onglet Préfabrication groupe de fonctions Armature (Panneau de treillis soudé personnalisé).
9. Dans la barre des options, cliquez sur Terminer.

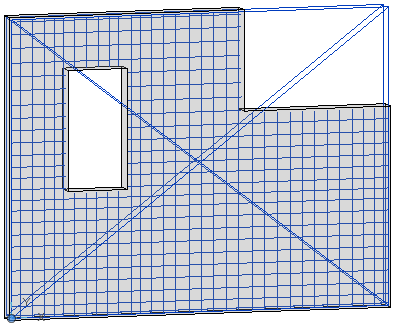

10. L'assemblage d'armatures correspond à un panneau de treillis avec des treillis placés personnalisés. Le nouveau panneau est également disponible dans le sélecteur de type pour faciliter le positionnement dans d'autres murs porteurs ou dalles structurelles dans votre modèle.

Modification d'un panneau de treillis soudé personnalisé

1. Sélectionnez le panneau de treillis soudé personnalisé.
2. Cliquez sur l'onglet Préfabrication groupe de fonctions Armature (Panneau de treillis soudé personnalisé). Le panneau personnalisé retrouve son assemblage d'armature source.
3. Effectuez les ajustements nécessaires sur l'armature et l'assemblage selon vos besoins.
4. Cliquez à nouveau sur l'onglet Préfabrication groupe de fonctions Armature (Panneau de treillis personnalisé) pour convertir l'armature en panneau de treillis soudé personnalisé. L'assemblage et l'armature modifiés doivent continuer à se conformer aux instructions ci-dessus pour une conversion correcte.
