Définitions du type d'armature surfacique préfabriquée pour les dalles

Spécifiez les types d'armature surfacique pour vos assemblages de dalles préfabriquées.

Cliquez sur Modifier dans l'un des types d'armature surfacique répertoriés sur la page Types d'armature de la boîte de dialogue Configuration. La boîte de dialogue affiche le nom du type d'armature de la dalle.

Couches d'armature surfacique préfabriquée

Les onglets de cette boîte de dialogue représentent les couches relatives au type d'armature surfacique pour les dalles solides et girder slabs.

• Cliquez sur pour supprimer la couche active du type.
• Cliquez sur pour ajouter une couche au type.

Nom	Description
Type de renforcement	Spécifie le type de couche d'armature : barres acier, maillage ou ferme (Girder Slab uniquement). Les paramètres spécifiques à la couche sont affichés ci-dessous.
Position	Indique la position de la couche : en haut ou en bas.
Décalage d'enrobage	Indique le décalage de l'armature depuis l'enrobage d'armature de l'hôte.

Paramètres de couche de barre d'acier

Nom	Description
Zone intérieure de l'armature
Type d'armature	Spécifie le type d'armature positionnée en interne de taille standard.
Numéro	Disponible uniquement lorsque cette option est sélectionnée. Place un nombre spécifique d'armatures positionnées en interne pour remplir l'hôte.
Distance	Disponible uniquement lorsque cette option est sélectionnée. Place l'armature positionnée en interne à une distance donnée pour remplir l'hôte.
Max. Distance	Disponible uniquement lorsque cette option est sélectionnée. Place l'armature positionnée en interne à une distance maximale pour remplir l'hôte en fonction de la distance entre la première et la dernière barre.
Direction de la barre	Transversale ou longitudinale. Indique l'orientation de l'armature positionnée en interne dans l'hôte.

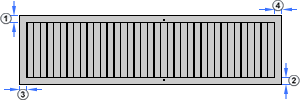

Début du décalage de distribution	Indique le décalage entre la première armature positionnée en interne et la surface de l'hôte.
Fin du décalage de distribution	Indique le décalage entre la dernière armature positionnée en interne et la surface de l'hôte.
Début du décalage de longueur de la barre	Indique le décalage entre le début de l'armature positionnée en interne et la surface de l'hôte.
Fin du décalage de longueur de la barre	Indique le décalage entre la fin de l'armature positionnée en interne et la surface de l'hôte.
Zone extérieure de l'armature
Type d'armature	Spécifie le type d'armature positionnée en externe de taille standard.
Numéro	Disponible uniquement lorsque cette option est sélectionnée. Place un nombre spécifique d'armatures positionnées en externe pour remplir l'hôte.
Distance	Disponible uniquement lorsque cette option est sélectionnée. Place l'armature positionnée en externe à une distance donnée pour remplir l'hôte.
Max. Distance	Disponible uniquement lorsque cette option est sélectionnée. Place l'armature positionnée en externe à une distance maximale pour remplir l'hôte en fonction de la distance entre la première et la dernière barre.
Direction de la barre	Transversale ou longitudinale. Indique l'orientation de l'armature positionnée en externe dans l'hôte.
Début du décalage de longueur de la barre	Indique le décalage entre le début de l'armature positionnée en externe et la surface de l'hôte.
Fin du décalage de longueur de la barre	Indique le décalage entre la fin de l'armature positionnée en externe et la surface de l'hôte.
Début du décalage de distribution	Indique le décalage entre la première armature positionnée en externe et la surface de l'hôte.
Fin du décalage de distribution	Indique le décalage entre la dernière armature positionnée en externe et la surface de l'hôte.

Paramètres des couches de maillage

Nom	Description
Type de treillis	Spécifie le type de maillage de taille standard.
Début du décalage longitudinal	Indique le décalage entre le début de l'armature longitudinale et la surface de l'hôte.
Fin du décalage longitudinal	Indique le décalage entre la fin de la barre longitudinale et la surface de l'hôte.
Début du décalage transversal	Indique le décalage entre le début de l'armature transversale et la surface de l'hôte.
Fin du décalage transversal	Indique le décalage entre la fin de l'armature transversale et la surface de l'hôte.
