Utilisez Advance Steel Extension for Revit pour transférer les résultats de l'analyse d'un projet Revit vers un modèle Advance Steel.
Workflow

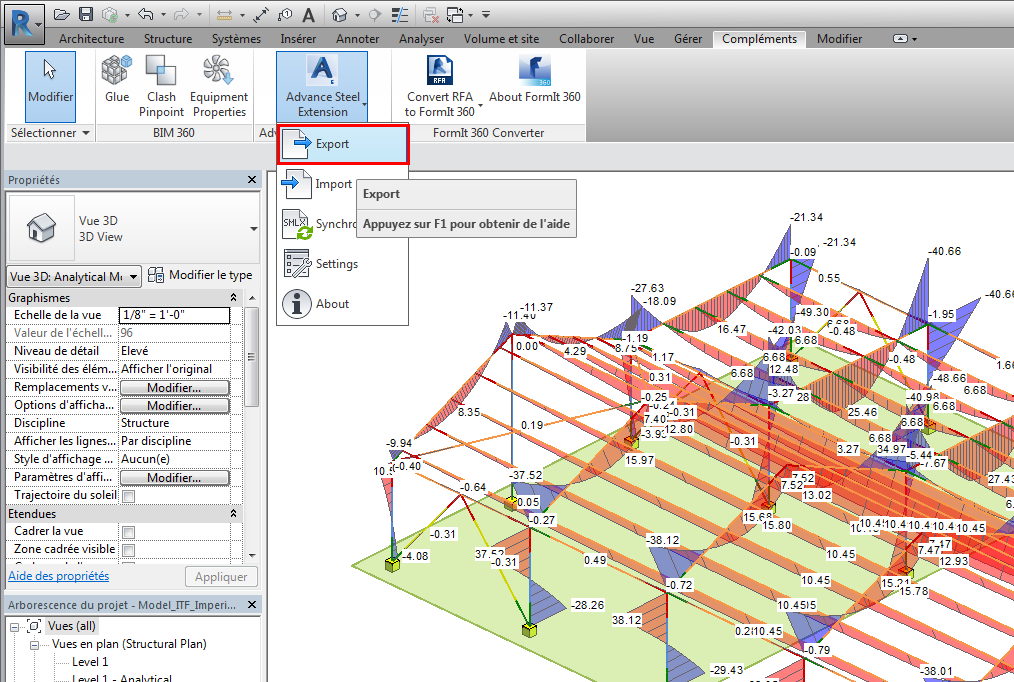

Les résultats de l'analyse sont transférés au format SMLX. Vous devez exporter le modèle (ou les parties sélectionnées) à partir de Revit avec Advance Steel Extension, situé dans l'onglet Compléments, à l'aide de la commande Exporter :

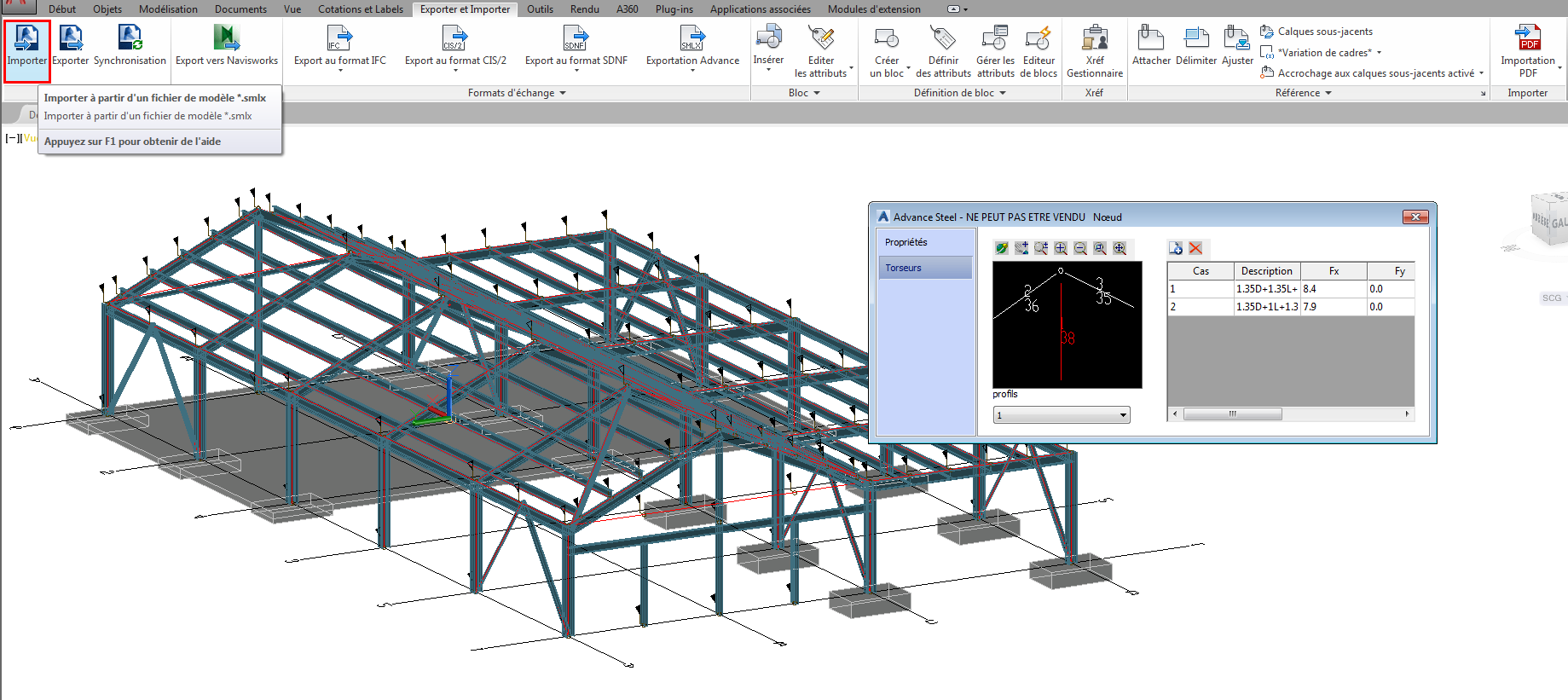

Ensuite, importez le fichier SMLX dans Advance Steel à l'aide de la commande Revit Import, située dans l'onglet Export & Import. Les noeuds analytiques qui contiennent les résultats de l'analyse de Revit seront créés à chaque extrémité de poutre nécessaire.
Les noeuds analytiques sont également disponibles dans la boîte de dialogue Synchronisation d'Advance Steel. La boîte de dialogue est en mesure de détecter la suppression d'un noeud, la création d'un nouveau nœud ou la modification des valeurs des résultats de l'analyse au sein de l'un des noeuds.

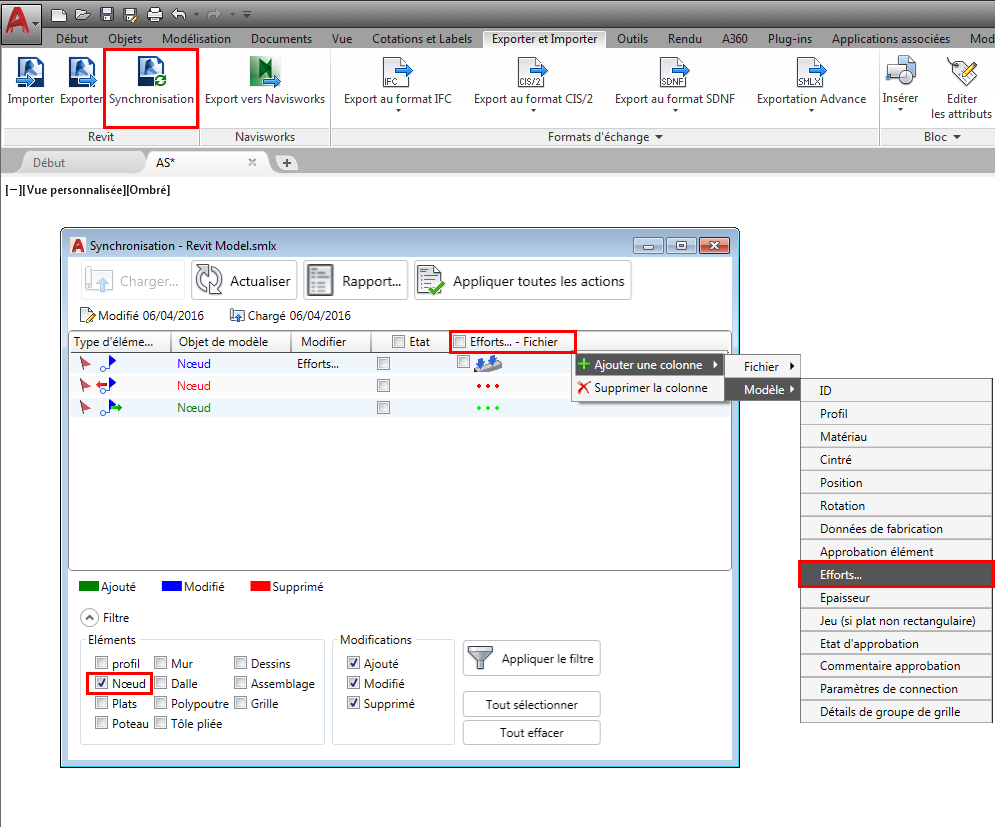

La boîte de dialogue Synchronisation comporte un filtre Nœud qui, lorsqu'il est utilisé, affiche uniquement les lignes Nœud dans la boîte de dialogue. Deux colonnes sont également disponibles pour afficher les valeurs de force et de moment de l'intérieur d'un noeud, du fichier (.smlx) ou du modèle. Les colonnes sont nommées "Efforts…-File" et "Efforts…" et sont disponibles lorsque vous cliquez avec le bouton droit de la souris sur l'en-tête.

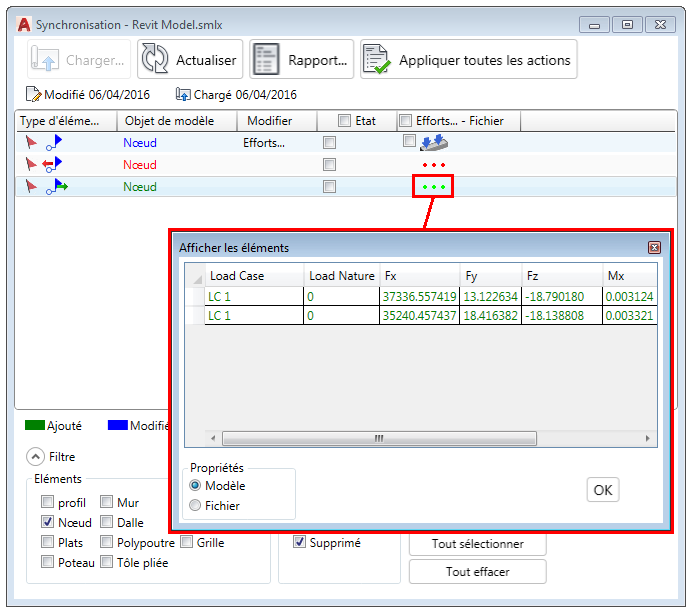

Pour chaque direction de force ou de moment, les différences entre le fichier .smlx et le modèle peuvent être affichées dans une boîte de dialogue distincte. Vous pouvez accéder à cette boîte de dialogue en cliquant deux fois sur les trois points dans chaque ligne de synchronisation :
Données transférées
Seuls les résultats de l'analyse de Combinaisons de charges sont transférés du projet Revit vers les noeuds analytiques dans Advance Steel.

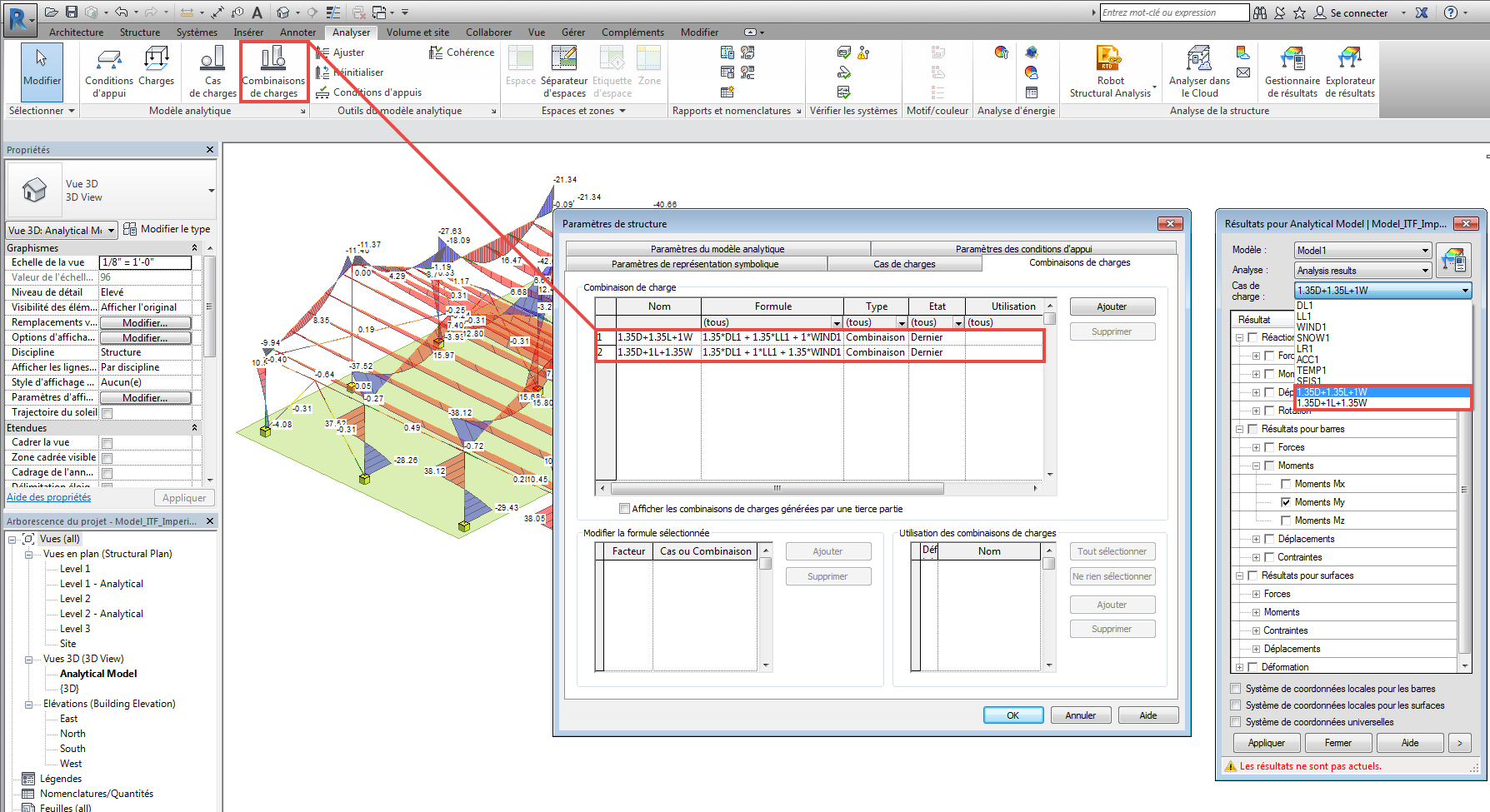

Dans l'image suivante, la fenêtre Combinaisons de charges dans Revit affiche seulement deux cas de combinaison de charge. Robot Structural Analysis repère les résultats de l'analyse pour ces deux combinaisons de charges et également de plusieurs cas de charge.

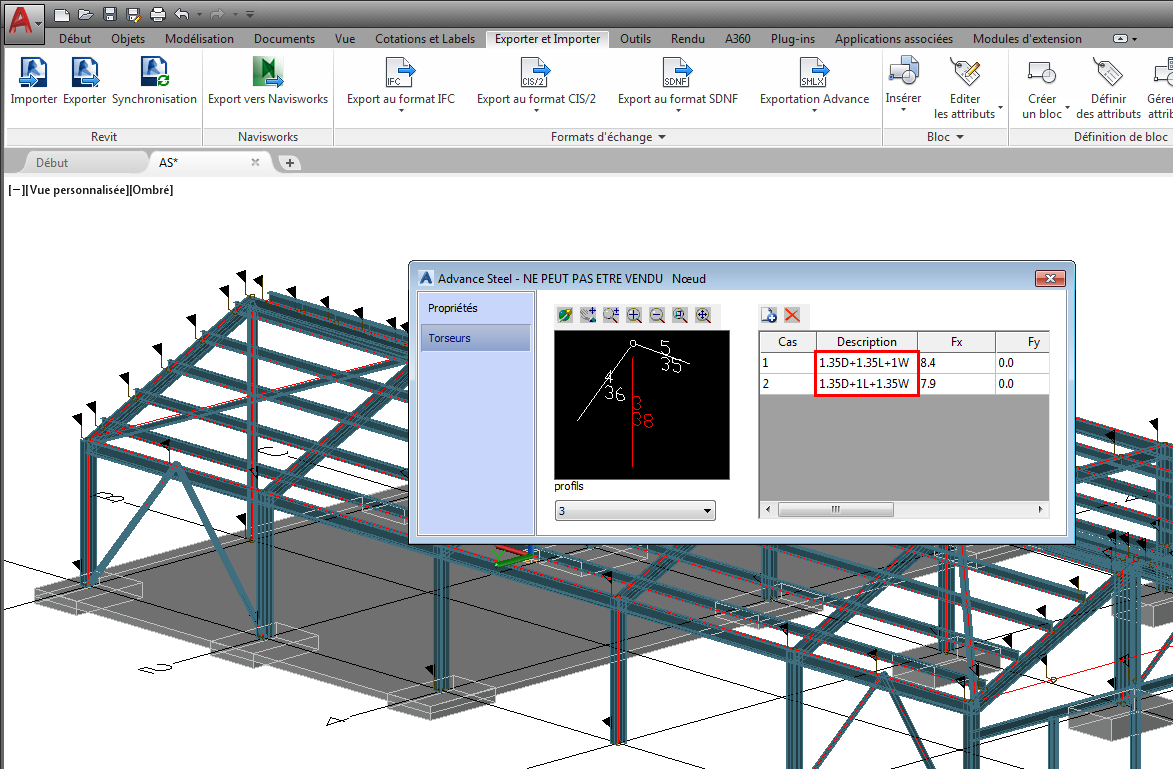

Le modèle Revit est importé dans Advance Steel. La boîte de dialogue de propriétés du nœud analytique affiche les valeurs uniquement pour deux cas, à savoir les cas de combinaison de charges dans Revit. Les cas de charge ne sont pas importés.
