Modification d'un modèle analytique

Utilisez l'outil Réglage analytique afin de préparer le modèle analytique pour diverses applications d'analyse.

1. Cliquez sur l'onglet Analyserle groupe de fonctions Outils du modèle analytique (Ajuster) pour régler le modèle analytique de manière manuelle.

   La zone de dessin affiche un mode d'édition dans lequel les éléments non analytiques sont grisés. Il est possible de manipuler directement les éléments des modèles analytiques linéaire et de surface.

2. Dans la zone de dessin, déplacez et ajustez les noeuds et arêtes analytiques en les accrochant à la géométrie du modèle analytique, aux noeuds, aux quadrillages et aux plans de référence. Les méthodes de modification sont répertoriées ci-dessous.
   • Eléments linéaires. Les éléments du modèle analytique linéaire peuvent être manipulés à l'aide des noeuds placés à ses extrémités.


     Cliquez sur un noeud pour afficher une commande 3D afin de déplacer l'extrémité du modèle dans le système de coordonnées local.



     Appuyez sur la barre d'espacement pour inverser la commande sur le système de coordonnées global.



     Déplacez et réglez les noeuds en les accrochant à la géométrie du modèle analytique. Si un noeud est placé à un endroit où il ne peut pas être hébergé, un décalage est conservé à partir de la ligne de justification.

   • Eléments de surface (sols et dalles ). Les éléments du modèle analytique de surface peuvent être manipulés à l'aide des noeuds et des arêtes situés dans le plan de modèle analytique.

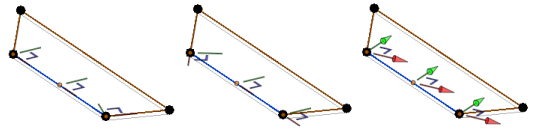

     Cliquez sur un noeud pour afficher ses contrôles 2D. Faites glisser le noeud vers l'emplacement de votre choix.



     Appuyez sur la touche Tab pour sélectionner une arête et afficher ses contrôles 2D. Faites glisser l'arête en fonction de vos besoins.


     Conseil : Appuyez sur la barre d'espacement pour inverser les contrôles 2D du système de coordonnées local vers le système global. Les trois systèmes de coordonnées suivants sont disponibles : local par rapport à l'arête adjacente au noeud, local par rapport à l'autre arête adjacente au noeud et global.

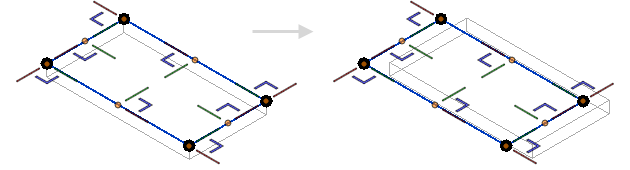

   • Déplacez le modèle. Repositionnez la forme du modèle à l'aide de l'outil Déplacer ou cliquez sur une arête et faites-la glisser pour déplacer le modèle.

3. Cliquez sur l'onglet Analyser le groupe de fonctions Modifier le modèle analytique (Terminer) pour quitter le mode d'édition analytique et enregistrer les modifications dans le modèle analytique ou (Annuler) pour quitter sans enregistrer.
   Remarque : Si le modèle analytique est modifié, ses paramètres d'alignement analytique sont définis sur Ajusté manuellement.
