Découvrez la différence entre les familles d'ossatures en acier standard et personnalisées.
Le placement des connexions structurelles entre les poutres en acier, les contreventements et les poteaux dépend d'un certain nombre de paramètres des éléments des connexions. Le groupe Géométrie de coupe structurelle d'un groupe de paramètres dans la boîte de dialogue Propriétés du type répertorie ces paramètres dépendants. Dans la plupart des cas, les paramètres requis sont immédiatement disponibles depuis les bibliothèques Revit de stockage. Dans les éléments de structure personnalisés, les paramètres de géométrie de connexions risquent de ne pas exister et doivent être générés. En raison de l'importance des paramètres de coupe structurelle pour la génération de connexions, Revit doit comprendre si une famille est standard ou personnalisée.
- Elément en acier de construction standard. La propriété de type Forme de coupe d'un élément de structure en acier détermine la forme de coupe. Un jeu défini de paramètres Géométrie de coupe structurelle existe pour l'élément.
- Elément en acier personnalisé. La propriété de type Forme de coupe d'un élément de structure en acier est Non définie. Les paramètres de géométrie requis pour la génération des assemblages en acier ne sont pas définis.

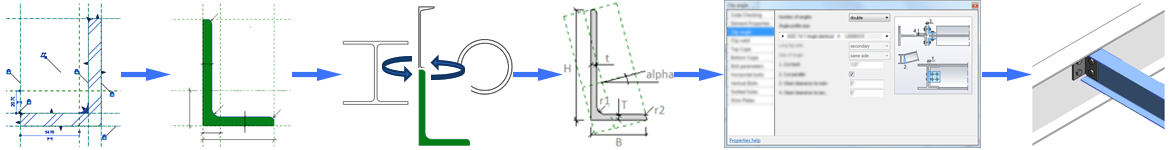

Dans certains cas, des familles d'éléments en acier personnalisées peuvent encore accepter des connexions si elles disposent d'une géométrie de famille bien définie. Revit va analyser la famille et tenter d'identifier sa forme de coupe. La méthodologie de reconnaissance examine la géométrie de la famille et tente de faire correspondre sa coupe avec les formes de coupe en acier.
Une fois la correspondance établie, Revit génère la géométrie de coupe structurelle nécessaire à partir de la géométrie de famille définie. Les assemblages en acier sont ensuite générés à l'aide de ces paramètres transmis par l'API de Revit. Les formes suivantes sont prises en charge pour la mise en correspondance si leur paramètre Forme de coupe est configuré sur Non défini.
| Symbole du type de coupe | Nom de la section | Forme |
|---|---|---|
| I | Double té |
|
| Po | Goulotte formée à froid |
|
| U | Canal |
|
| W | Angle |
|

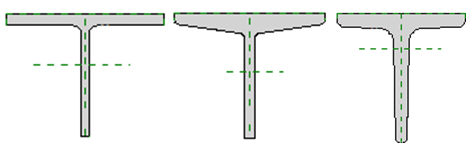

| T | Tés |
|
| H | Canalisation rectangulaire |
|
| S | Barre ronde |
|
| R | Canalisation |
|
| CEx | Goulotte à pli formée à froid |
|
