Créez un calque sous-jacent pour comprendre la relation entre les composants sur différents niveaux pour la coordination et la construction.
Utilisez les paramètres de calque sous-jacent dans la palette Propriétés pour définir un calque sous-jacent. Par exemple, vous pouvez définir un calque sous-jacent pour le meuble de rangement dans la cuisine afin de faciliter le placement du luminaire situé au-dessus de ce meuble.
- Dans l'arborescence du projet, ouvrez une vue en plan.
- Dans la palette Propriétés, pour l'intervalle : niveau de base, sélectionnez le niveau que vous souhaitez calquer.
Intervalle : le niveau supérieur est automatiquement défini un niveau au-dessus du niveau de base. Lorsqu'il existe un niveau intermédiaire, tel qu'une scène, vous souhaiterez peut-être définir l'Intervalle : niveau supérieur au niveau au-dessus de la scène.
Le calque sous-jacent s'affiche en demi-teinte dans la vue en plan.
- Dans la palette Propriétés, pour Orientation du calque sous-jacent, sélectionnez Regarder vers le haut ou Regarder vers le bas. Lorsque l'orientation du calque sous-jacent est définie sur Regarder vers le bas, le calque sous-jacent s'affiche comme une vue en plongée, comme une vue en plan. Lorsque l'orientation du calque sous-jacent est définie sur Regarder vers le haut, le calque sous-jacent s'affiche comme une vue en contre-plongée, comme un plan de faux-plafond.

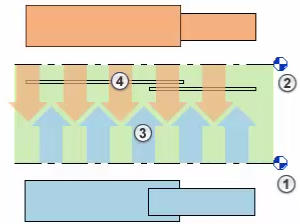

L'illustration suivante représente les paramètres dans la palette Propriétés où 1 = Intervalle : niveau de base, 2 = Intervalle : niveau supérieur, 3 = Regarder vers le haut, 4 = Regarder vers le bas
