A látványstílusok vezérlik az élek, a megvilágítás és az árnyékolás megjelenítését.
Egy látványstílus hatásait a tulajdonságainak módosításával szabhatja meg. Látványstílus alkalmazásakor, illetve a látványstílus tulajdonságainak módosításakor a program automatikusan frissíti a társított nézetablakot a változtatások megjelenítéséhez.
A Látványstílus-kezelő a rajzon elérhető összes stílust megjeleníti. A kiválasztott stílus beállításai egy mezőben jelennek meg a mintaképek alatt.
A szalagról módosíthat néhány gyakran használt beállítást, illetve megnyithatja a Látványstílus-kezelőt.
A következő előre definiált látványstílusok érhetők el alapértelmezés szerint:
- 2D drótváz. Az objektumokat a határvonalakat érzékeltető vonalak és ívek alkalmazásával jeleníti meg.
- Koncepcionális. Az objektumokat simított árnyalással és a Gooch lapstílus alkalmazásával jeleníti meg. A Gooch lapstílus a hideg és meleg színek közti átmeneteket alkalmazza, nem a sötét és a világos területek közötti átmenetet. A hatás kevésbé valósághű, de a modell részleteit könnyebben láthatóvá teszi.
- Takartvonalas. Drótvázmodell segítségével jeleníti meg az objektumokat, és elrejti a hátlapokat jelölő vonalakat.
- Valósághű. Az objektumokat simított árnyalással és anyagokkal jeleníti meg.
- Árnyalt. Az objektumokat simított árnyalással jeleníti meg.
- Árnyalt, élekkel. Az objektumokat simított árnyalással és látható élekkel jeleníti meg.
- Szürkeárnyalatos. Az objektumokat simított árnyalással, monokróm szürke árnyalatokban jeleníti meg.
- Vázlatos. Az objektumokat kézzel készített vázlat hatással jeleníti meg, a Vonalmeghosszabbítások és az Élvibrálás módosítók alkalmazásával.
- Drótváz. Az objektumokat a határvonalakat érzékeltető vonalak és ívek alkalmazásával jeleníti meg.
- Röntgen. Az objektumokat részleges átlátszósággal jeleníti meg.

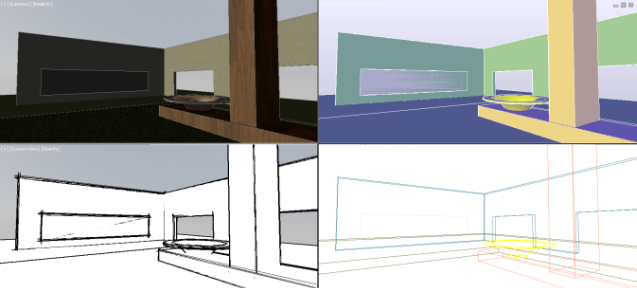

A következő képek Valósághű, Koncepcionális, Vázlatos és 3D drótváz látványstílusokat használnak.
Az árnyalt látványstílusokban a lapokat két távoli fényforrás világítja meg, amelyek követik a nézőpontot a modell körüli mozgáskor. Ennek az alapértelmezett megvilágításnak a célja a modell valamennyi lapjának megvilágítása oly módon, hogy azok vizuálisan megkülönböztethetők legyenek. Az alapértelmezett megvilágítás kizárólag akkor érhető el, ha az egyéb fények, ideértve a napot is, ki vannak kapcsolva.
Bármikor kiválaszthat egy látványstílust, és módosíthatja a tulajdonságait. A változtatások megjelennek azokban a nézetablakokban, amelyekben a látványstílus alkalmazva van. A program az aktuális látványstíluson végzett minden módosítást ment a rajzba.
Emelt szintű 3D megjelenítési teljesítmény
A Drótváz, a Valósághű és az Árnyalt látványstílusok emelt szintű 3D teljesítményt biztosítanak az eltolás, zoomolás és keringetés műveletek esetén. Az emelt teljesítmény az egyéni látványstílusokhoz is elérhető a VSFACESTYLE rendszerváltozó, illetve több társított rendszerváltozó beállításának megfelelően. Ezek a beállítás-kombinációk a LÁTVÁNYSTÍLUSOK parancs témakörében vannak felsorolva.
