ÁtfedésSzint1Sáv1Oldal

Ez az alkotóelem átfedi a meglévő útpálya egyik oldalát, szükség szerint egy kiegyenlítési réteg hozzáadásával.

Igazítás

A csatolási pont az átfedési fólia belső élének pontja, pályafelület oldaleséssel.

Beviteli paraméterek

Megjegyzés: Minden méret méterben vagy lábban van megadva, ha nincs feltüntetve más mértékegység. Az összes esés a távolság és magasság arányában (pl. 4:1) van megadva, ha nincs százalékos lejtést jelző „%” jellel ellátva.

Paraméter	Leírás	Típus	Alapértelmezett
Oldal	Megadja, hogy az út tengelyének melyik oldalára kerüljön az alkotóelem.	Bal/Jobb	Jobb
Bevonatmélység	Az átfedési fólia mélysége.	Numerikus	0,300 m (0,300 láb)
A tervezési sávszélesség ugyanaz, mint a meglévő sávszélesség	Igen Megadja, hogy a tervezési sávszélesség megegyezik a meglévő sávszélességgel. Nem Megadja, hogy a tervezési sávszélesség nem egyezik meg a meglévő sávszélességgel. Megjegyzés: Ha a Nem érték van kiválasztva, a Meglévő sáv belső éle és a Meglévő sáv külső éle paraméter nem lesz alkalmazva az alkotóelemen.	Felhasználó által definiált	Nem
Meglévő sáv belső éle	Ez a kezdőpont a meglévő talaj lejtésének kiszámításához.	Numerikus	0,000 m (0,000 láb)
Meglévő sáv külső éle	Ez a végpont a meglévő talaj lejtésének kiszámításához.	Numerikus	12,000 m (12,000 láb)
Bevonat lejtési beállításai	Meghatározza az átfedés esési beállításait. Tipp: A flapping egy kifejezés, ami azt írja le, hogyan történik a Javított oldalesés kiszámítása az átfedéshez egy felújítási alkotóelemben. A flapping eredményei az Eséstűréstől és a meglévő talaj oldalesése és az ideális oldalesés közötti Eséskülönbségtől függően eltérőek lehetnek. Ha az Eséskülönbség kisebb, mint az alkotóelem Eséstűrése, akkor az eset „tűrésen belülinek” tekinthető. Ha az Eséskülönbség nagyobb, mint az alkotóelem Eséstűrése, akkor az eset „tűrésen kívülinek” tekinthető. Megjegyzés: Az Eséstűrés egy abszolút érték. Tehát a 0,4% és –0,4% Eséskülönbség abszolút értéke egyaránt 0,4%. Ha az Eséstűrés értéke 0,5%, akkor a 0,4% abszolút Eséskülönbség tűrésen belüli lesz. Felhasználó által definiált, flappinggel A flapping azt határozza meg, hogyan kerül kiszámításra a Javított oldalesés az alkotóelem eséstűréséhez viszonyítva Flapping tűrésen belül: A Javított oldalesést a program egyenlőre állítja az Ideális oldaleséssel Flapping tűrésen kívül: A Javított oldalesést a program úgy módosítja, hogy megfeleljen a Meglévő talaj lejtésének az Eséstűrésen belül Felhasználó által definiált, flapping nélkül Nem kerül sor flapping használatára a Javított oldalesés kiszámításához az alkotóelem Eséstűréséhez viszonyítva Eséskülönbség tűrésen belül: A Javított oldalesés úgy változik, hogy megfeleljen a Meglévő talaj esésének az Eséstűrésen belül Eséskülönbség tűrésen kívül: A Javított oldalesés úgy változik, hogy megfeleljen az Ideális oldalesésnek az eséstűrésen belül Külső/belső sáv túlemelés A Külső vagy Belső sáv túlemelés helyettesíti az Ideális oldalesést. Az átfedési fóliához a Javított oldalesés értékeit a szelvény túlemelési táblázata határozza meg az Ideális oldalesés helyett. Megjegyzés: Ha a Külső/belső sáv túlemelés ki van kiválasztva, de a felújítási nyomterv nyomvonalához nincs túlemelési táblázat definiálva, akkor a program helyette az ideális oldalesést fogja használni. Lejtés átvétele A Javított oldalesés mindig egyenlő a Meglévő talaj lejtésével Ideális oldalesés használata A Javított oldalesés mindig egyenlő az Ideális oldaleséssel	Felhasználó által definiált	Lejtés átvétele
Ideális oldalesés	Megadja a felhasználó által definiált ideális oldalesést.	Numerikus	–2,00%
Sávszélesség	A sáv szélessége, amit a sáv külső élének eltolása határoz meg a sáv belső élétől.	Numerikus	0,000 m (0,000 láb)
Hossz-szelvény beállítások használata	Válassza ki az átfedési fólia belső élének hossz-szelvényhez történő hozzárendeléséhez, a magasság minimális szintmélységhez való hozzáigazításához, vagy korábbi alkotóelemhez való rögzítéshez. Minimális szintmélység Az oldalesés és magasság módosítások megfelelnek a Minimális szintnek és/vagy a Minimális marási mélységnek. A bázis a meglévő felület. Hossz-szelvény használata Nem lesz magasságmódosítás. A felújítási alkotóelem csatolási pontjának magassága megfelel a hozzárendelt hossz-szelvénynek. Az oldalesés módosítást az átfedés esési beállításai határozzák meg. Rögzítés előzőhöz Nem lesz magasságmódosítás. A felújítási alkotóelem csatolási pontjának magassága megfelel az előző alkotóelem csatolási pontjának (a legtöbb esetben ez az előző sáv végpontja lesz). Az oldalesés módosítást az átfedés esési beállításai határozzák meg.	Felhasználó által definiált	Minimális szintmélység
Minimális szintmélység	A minimális szintmélység a meglévő felület és az átfedési fólia alja között.	Numerikus	0,300 m (0,300 láb)
Eséstűrés	Az átfedés oldalesésének engedélyezett eltérése a meglévő talaj oldalesésétől vagy az ideális oldaleséstől.	Numerikus, pozitív	0,50%

Általános bemeneti paraméterek

Flapping

Megjegyzés: A flapping eredményei az Eséstűréstől és a meglévő talaj oldalesése és az ideális oldalesés közötti Eséskülönbségtől függően eltérőek lehetnek.

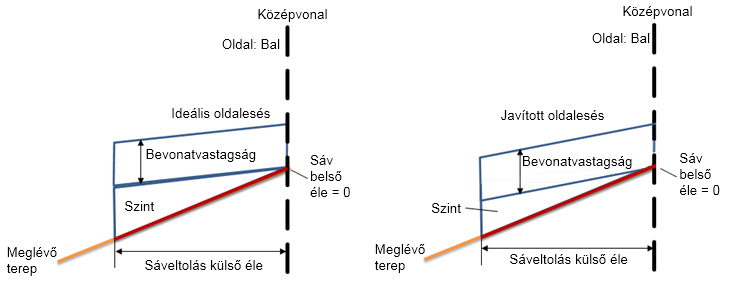

Sáveltolás belső éle

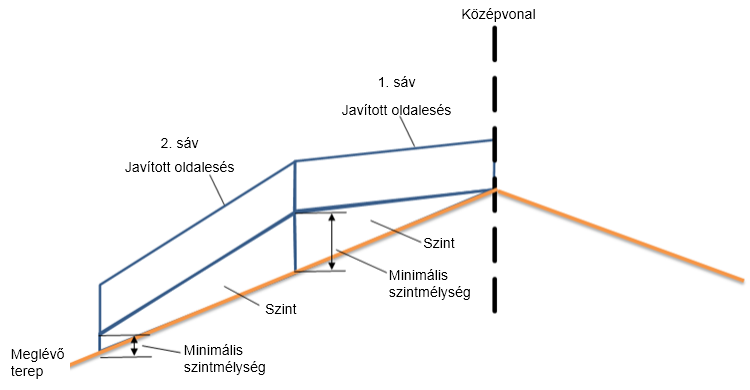

Rögzítés előzőhöz 1

Ez az eset akkor fordul elő, ha a szintmélység a második sáv elejénél nagyobb, mint a minimális szintmélység. Ebben az esetben a csatolási pont az előző alkotóelemhez rögzül. Függőleges kiegyenlítés ebben az esetben nem szükséges, de a flapping alkalmazására sor kerül. A flapping megkísérli úgy módosítani az oldalesést, hogy a létrehozott Javított oldalesés megfeleljen a Minimális szintmélységnek, ha a feltételek engedik.

Rögzítés előzőhöz 2

Ez az eset akkor fordul elő, ha a szintmélység a második sáv elejénél kisebb, mint a minimális szintmélység. Ebben az esetben a csatolási pont az előző alkotóelemhez rögzül. Függőleges kiegyenlítés ebben az esetben nem szükséges, de a flapping alkalmazására sor kerül. A flapping megkísérli úgy módosítani az átfedési fólia oldalesését, hogy a létrehozott Javított oldalesés megfeleljen a 0 minimális szintmélységnek.

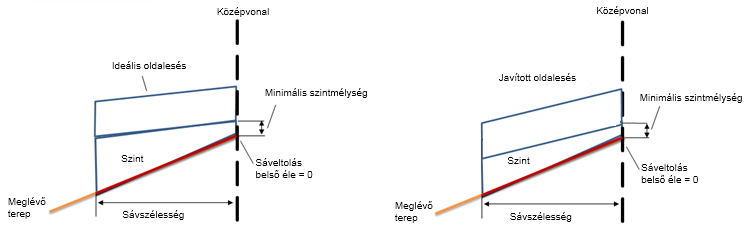

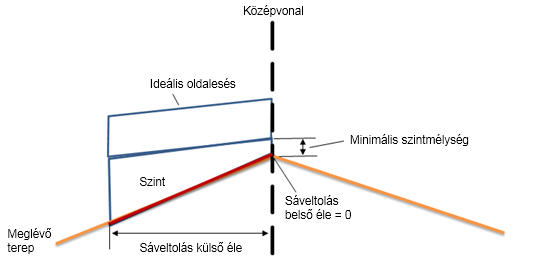

Minimális szintmélység

Külső sáv túlemelése

Az ideális oldalesés egyenlő a külső sáv túlemelésével.

Megjegyzés: Az értékek beolvasásához túlemelési táblázat szükséges a nyomvonalhoz. A túlemelési értékek beolvasása a nyomvonal túlemelési táblázatából történik.

Kimeneti paraméterek

Paraméter	Leírás	Típus	Alapértelmezett
Javított oldalesés	Ez az út módosított oldalesése, amely úgy lett optimalizálva, hogy a lehető legjobban illeszkedjen a megadott felújítási alkotóelem paraméterekhez.	Numerikus	–2,00%
Meglévő talajlejtés	A terep hossz-szelvény oldalesése (%), a sáv belső élétől a sáv külső éléig számítva.	Numerikus	százalék

Célparaméterek

Paraméter	Leírás	Szükséges?
Célfelület	A meglévő útpályát definiáló felület neve	Igen
Tetőeltolási cél	A tetőpont eltolását meghatározó objektum neve. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Nem
Sáv belső élének eltolási célja	A sáv belső élének eltolását meghatározó objektum neve. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Nem
Sávszélesség célja	A sáv külső élének eltolását meghatározó objektum neve. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Nem
Meglévő sáv belső élének eltolási célja	A belső mintapont eltolását meghatározó objektum neve, amely segítségével a program kiszámolja a meglévő felület lejtését. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Nem
Meglévő sáv külső élének eltolási célja	A külső mintapont eltolását meghatározó objektum neve, amely segítségével a program kiszámolja a meglévő felület lejtését. A következő objektumtípusokat lehet megadni az eltolás céljaként: nyomvonalak, vonalláncok, vezérlővonalak és földmérési alakzatok.	Nem

Viselkedés

Ez az alkotóelem feltételezi, hogy nincs marási réteg hozzáadva. A flapping tűrésen belül van ahhoz, hogy megfeleljen a marás mellőzéséhez és a minimális szinthez. Ha szükséges, módosíthatja a magasságot, hogy az megfeleljen a marás mellőzéséhez és a minimális szinthez. Előbb mindig a flappinget kell alkalmazni, majd ezután az átfedési fólia függőleges kiegyenlítését kell elvégezni, ha szükséges.

Megjegyzés: A rendszer nem támogatja a javított oldalesés módosítását, ha az átfedési fólián függőleges kiegyenlítés történt.

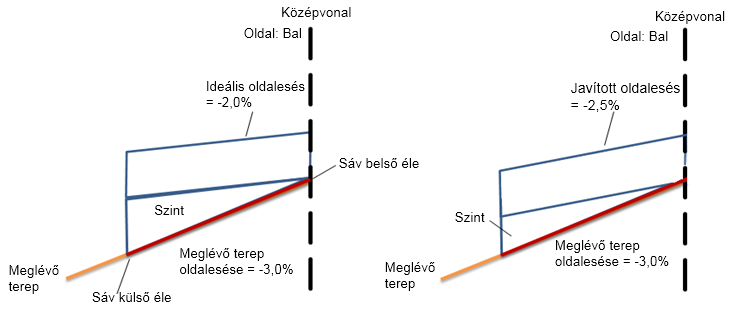

1-1. eset: Az Ideális oldalesés nagyobb, mint a Meglévő talaj oldalesése

Bemenetek:

Bemenetek
Ideális oldalesés	–2,0%
Minimális szintmélység	0
Eséstűrés	0,50%
Bevonat lejtési beállításai	Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata	Minimális szintmélység
Sáveltolás belső éle	igaz (változó értékek)
Sáveltolás külső éle	igaz (változó értékek)

Számítások:

Bemenet	Érték
Meglévő talaj oldalesése	–3,0%
Meglévő talaj oldalesése - Ideális oldalesés	–1%
Eséstűrés	Meglévő talaj esése mínusz Ideális oldalesés egyenlő –1%-kal, ami nagyobb, mint a 0,5%-os Eséstűrés
Javított oldalesés	A Javított oldalesés –1,5% és –2,5% közötti lesz
Magasságigazítás	0

Kimenet	Érték
Javított oldalesés	–2,5%

1-2. eset: Az Ideális oldalesés nagyobb, mint a Meglévő talaj oldalesése

Bemenetek:

Bemenetek
Ideális oldalesés	–2,5%
Minimális szintmélység	0
Eséstűrés	0,50%
Bevonat lejtési beállításai	Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata	Minimális szintmélység
Sáveltolás belső éle	igaz (változó értékek)
Sáveltolás külső éle	igaz (változó értékek)

Számítások:

Bemenet	Érték
Meglévő talaj oldalesése	–2,0%
Meglévő talaj oldalesése - Ideális oldalesés	–0,4%
Eséstűrés	Meglévő talaj esése mínusz Ideális oldalesés egyenlő –0,4%-kal, ami kisebb, mint a 0,5%-os Eséstűrés.
Javított oldalesés	A Javított oldalesés –2,0% és –3,0% közötti lesz

Kimenet	Érték
Javított oldalesés	–2,9%

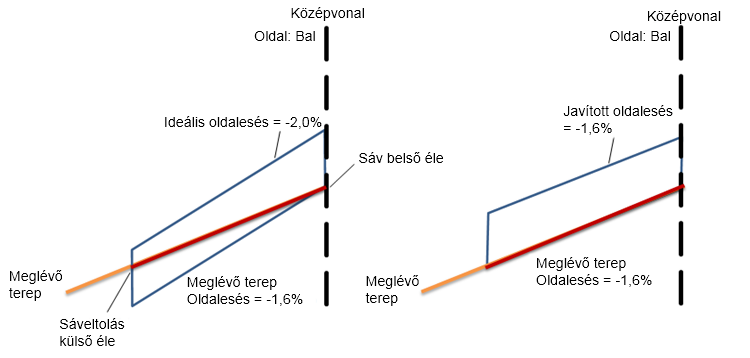

1-3. eset: Az Ideális oldalesés kisebb, mint a Meglévő talaj oldalesése

Bemenetek:

Bemenetek
Ideális oldalesés	–2,0%
Minimális szintmélység	0
Eséstűrés	0,50%
Bevonat lejtési beállításai	Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata	Minimális szintmélység
Sáveltolás belső éle	igaz (változó értékek)
Sáveltolás külső éle	igaz (változó értékek)

Számítások:

Bemenet	Érték
Meglévő talaj oldalesése	–1,6%
Meglévő talaj oldalesése - Ideális oldalesés	–0,4%
Eséstűrés	Meglévő talaj esése mínusz Ideális oldalesés egyenlő –0,4%-kal, ami kisebb, mint a 0,5%-os Eséstűrés
Javított oldalesés	A Javított oldalesés –1,5% és –2,5% közötti lesz

Kimenet	Érték
Javított oldalesés	–1,6%

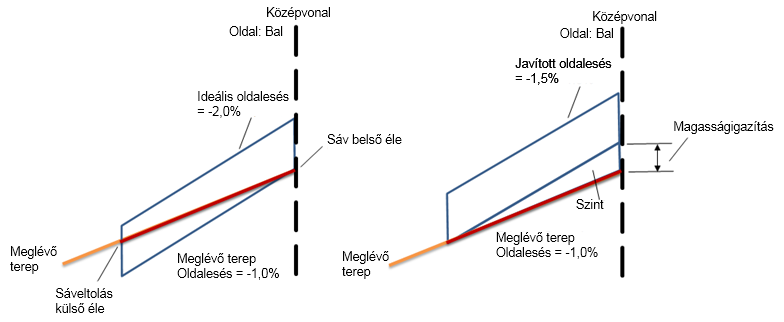

1-4. eset: Az Ideális oldalesés kisebb, mint a Meglévő talaj oldalesése

Bemenetek:

Bemenetek
Ideális oldalesés	–2,0%
Minimális szintmélység	0
Eséstűrés	0,50%
Bevonat lejtési beállításai	Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata	Minimális szintmélység
Sáveltolás belső éle	igaz (változó értékek)
Sáveltolás külső éle	igaz (változó értékek)

Számítások:

Bemenet	Érték
Meglévő talaj oldalesése	–1,0%
Meglévő talaj oldalesése - Ideális oldalesés	–1,0%
Eséstűrés	Meglévő talaj esése mínusz Ideális oldalesés egyenlő –1,0%-kal, ami kisebb, mint a 0,5%-os Eséstűrés
Javított oldalesés	A Javított oldalesés –1,5% és –2,5% közötti lesz

Kimenet	Érték
Javított oldalesés	–1,5%

2-1. eset: Az Ideális oldalesés nagyobb, mint a Magas pont

Bemenetek:

Bemenetek
Ideális oldalesés	–2,0%
Minimális szintmélység	0
Eséstűrés	0,50%
Bevonat lejtési beállításai	Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata	Minimális szintmélység
Sáveltolás belső éle	igaz (változó értékek)
Sáveltolás külső éle	igaz (változó értékek)

Számítások:

Bemenet	Érték
Meglévő talaj oldalesése	–3,0%
Magas pont oldalesése a Sáv belső élétől a Magas pontig mérve	–2,6%
Magas pont oldalesése - Ideális oldalesés	–0,6%
Eséstűrés	Magas pont oldalesése mínusz Ideális oldalesés egyenlő –0,6%-kal, ami nagyobb, mint a 0,5%-os Eséstűrés
Javított oldalesés	A Javított oldalesés –1,5% és –2,5% közötti lesz

Kimenet	Érték
Javított oldalesés	–2,5%

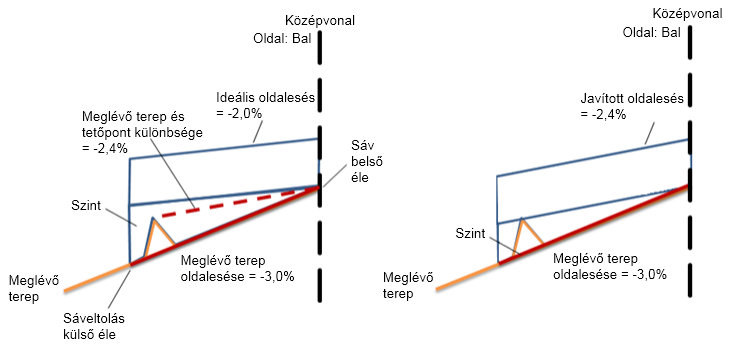

2-2. eset: Az Ideális oldalesés nagyobb, mint a Magas pont

Bemenetek:

Bemenetek
Ideális oldalesés	–2,0%
Minimális szintmélység	0
Eséstűrés	0,50%
Bevonat lejtési beállításai	Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata	Minimális szintmélység
Sáveltolás belső éle	igaz (változó értékek)
Sáveltolás külső éle	igaz (változó értékek)

Számítások:

Bemenet	Érték
Meglévő talaj oldalesése	–3,0%
Magas pont oldalesése a Sáv belső élétől a Magas pontig mérve	–2,4%
Magas pont oldalesése - Ideális oldalesés	–0,4%
Eséstűrés	Magas pont oldalesése mínusz Ideális oldalesés egyenlő –0,4%-kal, ami kisebb, mint a 0,5%-os Eséstűrés
Javított oldalesés	A Javított oldalesés –1,5% és –2,5% közötti lesz

Kimenet	Érték
Javított oldalesés	–2,4%

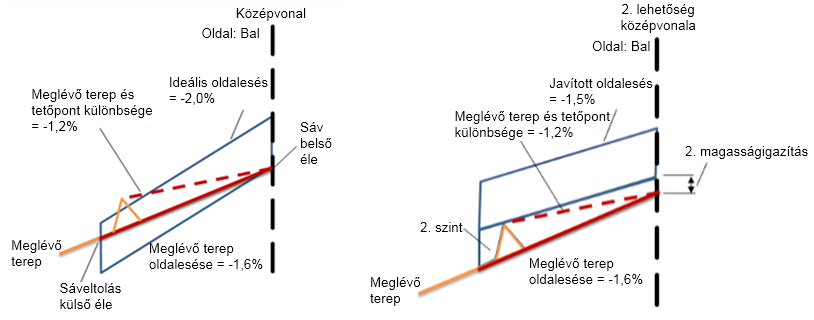

2-3. eset: Az Ideális oldalesés kisebb, mint a Magas pont

Bemenetek:

Bemenetek
Ideális oldalesés	–2,0%
Minimális szintmélység	0
Eséstűrés	0,50%
Bevonat lejtési beállításai	Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata	Minimális szintmélység
Sáveltolás belső éle	igaz (változó értékek)
Sáveltolás külső éle	igaz (változó értékek)

Számítások:

Bemenet	Érték
Meglévő talaj oldalesése	–1,6%
Magas pont oldalesése a Sáv belső élétől a Magas pontig mérve	–1,2%
Magas pont oldalesése - Ideális oldalesés	–0,8%
Meglévő talaj oldalesése - Ideális oldalesés	0,4%
Eséstűrés	Magas pont oldalesése mínusz Ideális oldalesés egyenlő –0,8%-kal, ami nagyobb, mint a 0,5%-os Eséstűrés. Meglévő talaj oldalesése mínusz Ideális oldalesés egyenlő 0,4%-kal, ami kisebb, mint a 0,5%-os Eséstűrés.
Javított oldalesés	A Javított oldalesés –1,5% és –2,5% közötti lesz

Kimenet	Érték
Javított oldalesés	–1,5%

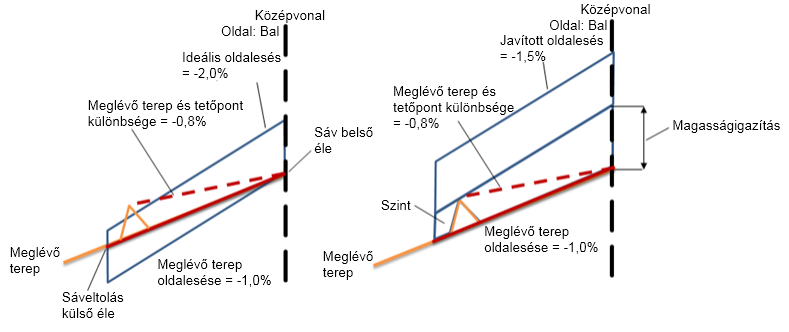

2-4. eset: Az Ideális oldalesés kisebb, mint a Magas pont

Bemenetek:

Bemenetek
Ideális oldalesés	–2,0%
Minimális szintmélység	0
Eséstűrés	0,50%
Bevonat lejtési beállításai	Felhasználó által definiált, flappinggel
Hossz-szelvény beállítások használata	Minimális szintmélység
Sáveltolás belső éle	igaz (változó értékek)
Sáveltolás külső éle	igaz (változó értékek)

Számítások:

Bemenet	Érték
Meglévő talaj oldalesése	–1,0%
Magas pont oldalesése a Sáv belső élétől a Magas pontig mérve	–0,8%
Magas pont oldalesése - Ideális oldalesés	–1,2%
Meglévő talaj oldalesése - Ideális oldalesés	1,0%
Eséstűrés	Magas pont oldalesése mínusz Ideális oldalesés egyenlő –1,2%-kal, ami nagyobb, mint a 0,5%-os Eséstűrés. Meglévő talaj oldalesése mínusz Ideális oldalesés egyenlő 1,0%-kal, ami nagyobb, mint a 0,5%-os Eséstűrés.
Javított oldalesés	A Javított oldalesés –1,5% és –2,5% közötti lesz

Kimenet	Érték
Javított oldalesés	–1,5%

Pont-, kapcsolódás- és alakkódok.

A következő táblázat azoknak az ilyen típusú alkotóelemeknek tartalmazza a pont-, kapcsolódás- és alakkódjait, amelyekhez van kód hozzárendelve. A táblázatban nem szerepelnek azok az alkotóelemek, amelyekhez nincsenek pont-, kapcsolódás- és alakkódok hozzárendelve.

Pont, kapcsolódás vagy alak	Kód	Leírás
P1, P2	Szsz	Átfedő élek a pályafelületen
P3, P4	Szsz_Átfedés	Átfedés aljának élei
P5, P6	Szsz_Kiegyenlítés	Szint aljának élei
L1	Top, Pave	Átfedés teteje
L2, L3, L4	Átfedés	Átfedési kapcsolódások
L5, L6	Szint	A kiegyenlítési esethez
S1	Átfedés	Az átfedés teteje és alja közötti terület
S2	Szint	A szint teteje és alja közötti terület
L7	Meglévő terep	A meglévő talaj oldalesése

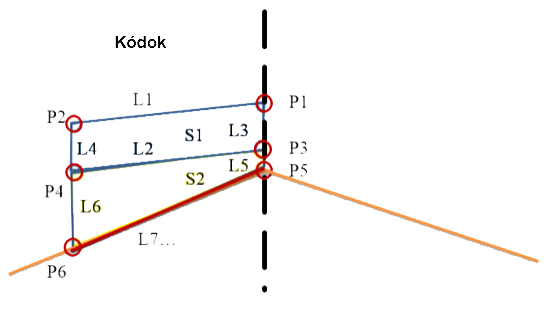

Kódolási ábra
