1. gyakorlat: A sablon nyomtatójának módosítása

Nyisson meg egy létező térképkönyvsablont, és a nyomtató megadásával kezdje meg a testreszabást.

Oktatóvideó

Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan változtatható meg, melyik nyomtatót használja a program egy sablonhoz. Az eljárás lépéseit megtalálja a videó alatt.

Megjegyzés: A program ezeket az információkat minden alkalommal felhasználja, amikor a térképkönyvet nyomtatóra teszi közzé. Ezek a beállítások nem módosíthatók nyomtatáskor.

Nyomtató hozzárendelése térképkönyv sablonhoz

1. Nyisson meg egy 8.5 x 11 méretű térképkönyv sablont.
   • Kattintson a MegnyitásRajz parancsra.
   • Módosítsa a Fájltípus mezőt Rajzsablon fájl (*.DWT) beállításra.

     Az AutoCAD Map 3D automatikusan a Template mappára vált át.

   • Görgessen le körülbelül a sablonlista feléig.
   • Válassza a Map Book Template - 8.5x11 Classic.dwt fájlt.
   • Kattintson a Megnyitás gombra.

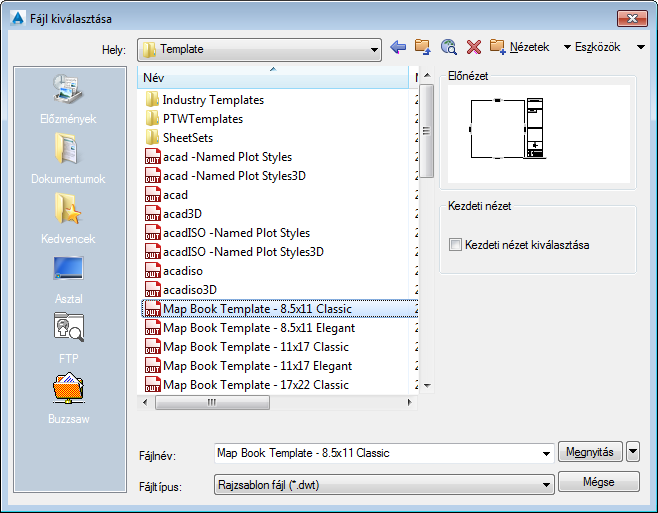

     Görgessen le a sablonlista feléig, és válassza az első térképkönyv sablont.

2. Szükség esetén kicsinyítsen, hogy lássa a teljes sablont. Kattintson a Nézet lapNavigálás panelZoom legördülő menüTerjedelem parancsra. Keres
3. Kattintson a jobb gombbal az Ansi_A feliratú elrendezés lapra, és válassza az Oldalbeállítás-kezelő parancsot a nyomtató és papír adatainak megadásához.

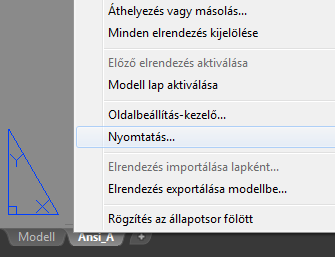

   Kattintson a jobb gombbal a térképkönyv elrendezés lapjára és válassza az Oldalbeállítás-kezelő parancsot.

4. Az Oldalbeállítás listában válassza az *Ansi_A* elemet, és kattintson a Módosítás gombra.
5. Válassza ki az egyik DWF nyomtató lehetőséget a Név listából.
6. Szükség szerint módosítsa a többi beállítást.
7. Kattintson az OK gombra, majd kattintson a Bezárás gombra.

A gyakorlatok folytatásához lépjen tovább a 2. Gyakorlat: A fő nézetablak átméretezése részre.
