3. gyakorlat: Jellemző stilizálása

Változtassa meg az utak megjelenését.

Oktatóvideó

Kattintson a képen lévő nyíl ikonra annak megtekintéséhez, hogy hogyan hozhat létre összetett stílusokat a vonalakhoz. Az alapvető vonalstilizálás lépéseit megtalálja a videó alatt.

Utak stilizálása szokásos stílusokkal

1. A Megjelenítéskezelőben válassza ki az Utak nevű fóliát, és a menü területen kattintson a Stílus lehetőségre.

   Ha még nem töltötte le a leckéhez a mintaadatokat, akkor tekintse meg a videó bemutatót.



   Válassza ki az Utak fóliát, majd kattintson a Stílus gombra.

   A térkép felett megjelenik a Stílusszerkesztő ablak.

2. A Stílusszerkesztő ablakban kattintson a Stílus mező mellett található gombra, majd adja meg az utak vastagságát, színét és mintáját.

   Valósághű, szaggatott sárga vonalakkal ellátott útstílus létrehozásához kövesse az alábbi lépéseket

   • A Mértékegység beállítást módosítsa Milliméter értékre.
   • Módosítsa a vonalvastagságot 2 értékűre.
   • Egy második vonal hozzáadásához kattintson az Új szimbólum lehetőségre.
   • A felfelé mutató nyíl gombbal az új vonalat az előnézet tetejére mozgathatja.
   • Válasszon szaggatott mintát az új vonalhoz.
   • A szaggatott vonal színét módosítsa sárgára.
3. Kattintson az Alkalmaz, majd a Bezárás gombra.
4. Kattintson a Stílusszerkesztő ablak tetején található X jelre az ablak bezárásához.
5. Mentse a munkáját.
   • Kattintson a Mentés gombra.
   • Adja meg a térkép nevét és elérési útját.

     Figyelje meg, hogy a térképek .dwg kiterjesztésűek, épp úgy, mint az AutoCAD rajzok. Mindkét fájltípus ugyanarra az alapfájlformátumra épül.

   • Kattintson a Mentés gombra.

Az eredmény

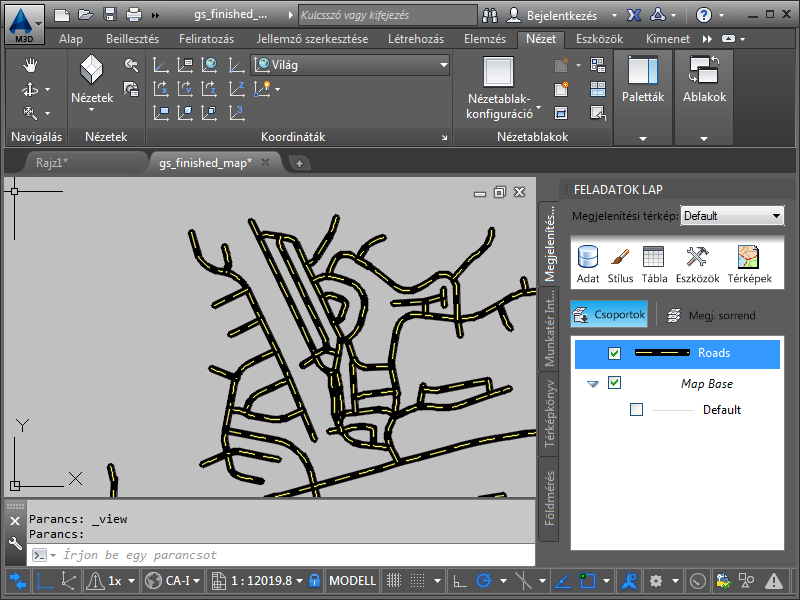

A térképen láthatók a stilizált utak.
