2. gyakorlat: A kép kivágása

Ebben a gyakorlatban a város határait jelölő vonallánc szélességét módosítja. A város határvonalai feltűnőbben jelennek meg a rajzon. Ezután vágja a képet, hogy a képet keretező téglalap alakú részt jelenítse meg.

Oktatóvideó

Ha csatlakozott az internethez, indítsa el a videót, amelyben megtekintheti, hogyan vághat raszterképeket. Az eljárás lépéseit megtalálja a videó alatt.

Megjegyzés: A gyakorlathoz szükség lesz az 1. Gyakorlat: Fényerő, kontraszt és képátmenet beállítások részben már használt CITY.dwg térképre.

Vonallánc szélességének módosítása

1. Ha a CITY.dwg térkép már nincs nyitva, nyissa meg ismét.
2. Mozgassa a mutatót a város határai fölé.


   A zöld vonallánc a város határait jelöli.

   Használja a Nézet lap zoom parancsait a kicsinyítéshez a zöld vonallánc megkereséséhez, majd a nagyításhoz és a kiválasztásához.

3. Kattintson a vonalláncra a kijelöléséhez.


   Ha a Gyorstulajdonságok panel nem jelenik meg, kattintson a jobb gombbal bárhol a rajzban, és válassza a Gyorstulajdonságok parancsot.

4. Válassza ki a Globális szélesség értékét, írja be a 100 értéket, és nyomja le az Enter billentyűt.

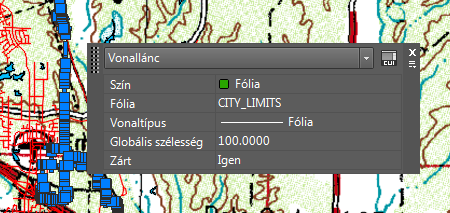

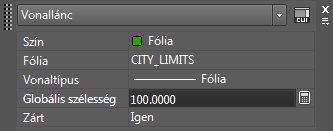

   A Gyorstulajdonságok ablakban szerkesztheti az értékeket.

5. Nyomja le az Esc billentyűt a Gyorstulajdonságok ablak bezárásához.

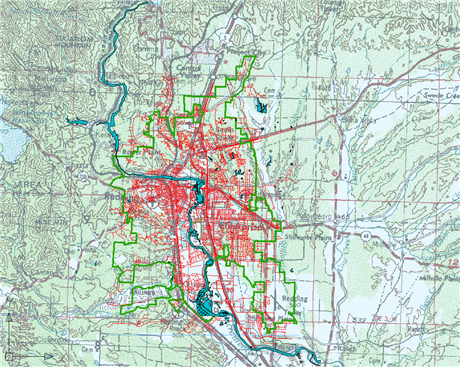

   A vonallánc az új szélességen jelenik meg.

6. Kattintson a Mentés gombra.

A kép vágása

1. Kicsinyítse le a nézetet, hogy láthassa a zöld vonalláncot és a raszterkép jobb élét.
2. Tartsa nyomva a Shift billentyűt és kattintson a kép szélére a kijelöléséhez.


   A Shift billentyű nyomva tartásával kattintson a kép szélére a kijelöléséhez.

3. Kattintson a jobb gombbal a képre, majd válassza ki a KépKivágás parancsot.
4. A kép vágásához tegye a következőket:
   • A promptban kattintson az Új határvonal lehetőségre.
   • Kattintson a határvonal kezdőpontjának meghatározásához a város határvonalain kívül a bal felső sarokban.
   • Kattintson a határvonal ellenkező sarkának meghatározásához a város határain kívül eső, jobb alsó területre.


     A program a megadott határvonal szerint vágja ki a raszterképet. A kép csak a megadott határvonalon belül eső részt jeleníti meg.

5. Kattintson a Mentés gombra.

A gyakorlatok folytatásához lépjen tovább a Hozzáadás raszterkép Megjelenítéskezelő fólia.
