A SolidWorks konfigurációs fájlok

A SolidWorks konfigurációs fájlok a Vault tárban, beleértve a darabjegyzék hozzárendelést, és a Tulajdonság leképezése, amelyen egy pontos EBOM a SolidWorks modelleket.

Konfiguráció szerkesztése részletek

1. A SolidWorks, válassza ki azt a fájlt, amelynek konfigurációs adatait szerkeszteni kívánja.
2. Válassza a Fájl > Tulajdonságokelemre.

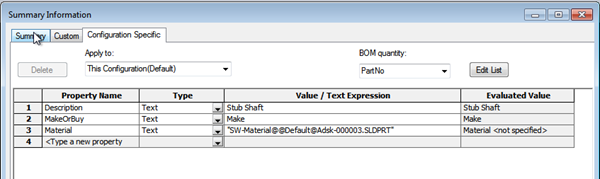

3. A Summary information párbeszédpanelen válassza ki a Configuration adott lapra.
4. Az Alkalmazás területen válassza a Ez a konfiguráció (alapértelmezett ).

5. Adja meg a közös értékeket, beleértve az elemek, például a leírás, az anyag, az a részegység összes példánya.
6. Kattintson az OKgombra, majd nyissa meg újra a Configuration adott lapra.

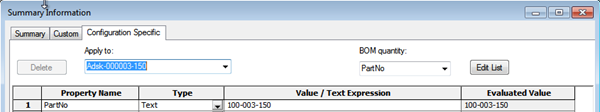

7. Az Alkalmazás területen válasszon egy példányt.

8. Adja meg a részletek a kiválasztott példány, például az alkatrész számát.
9. Ismételje meg az előző két lépést minden további példányokat.
10. Ha kitölti az összes Eset-függő részletek, válasszon egy értéket, amellyel kiszámíthatja a DBJ mennyiség jobb felső részén a párbeszédpanel; például PartNo.
11. Kattintson az OKgombra, és mentse a fájlt, és adja hozzá a Vault tárhoz.

Térkép konfigurációs fájl tulajdonságok

Térkép konfigurációs fájl felhasználói tulajdonságokat a fájlt az elem úgy, hogy rendelkezik a megfelelő elem és a DBJ információkat. Ezek a lépések hasonlítanak a állítsa be a SolidWorks alapvető tulajdonságleképezése témakörét.

1. Az Eszközök menüből válassza a Felügyelet Vault beállítások menüpontot. >
2. A Viselkedések lapján kattintson a Tulajdonságokmenüpontot.

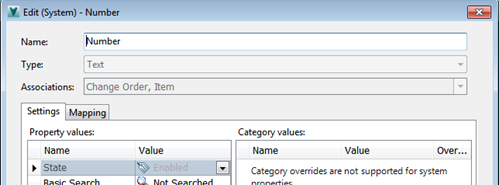

3. A tulajdonság definíciók listából válassza ki a tulajdonságot, majd kattintson a Szerkesztésmenüpontot.

4. A szerkesztése párbeszédpanelen válassza ki a Leképezés lapot, és kattintson a Hozzáadásgombra.

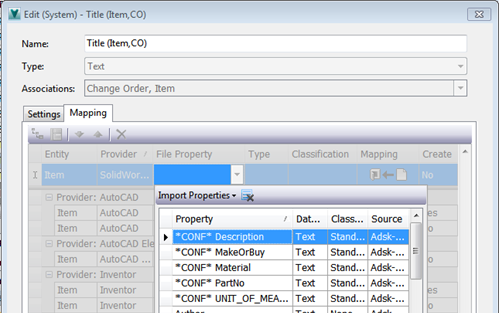

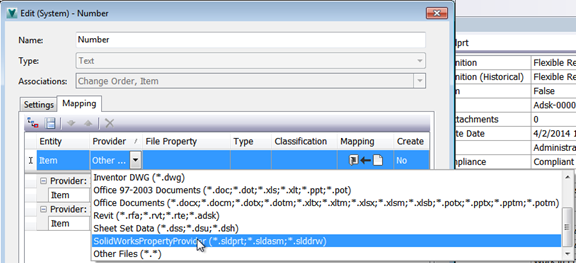

5. A tulajdonság szolgáltató mezőben válassza ki a SolidWorksPropertyProvider.

   Az új konfiguráció, új tulajdonság típusok állnak rendelkezésre az előtag a * conf *.

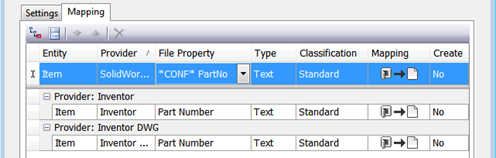

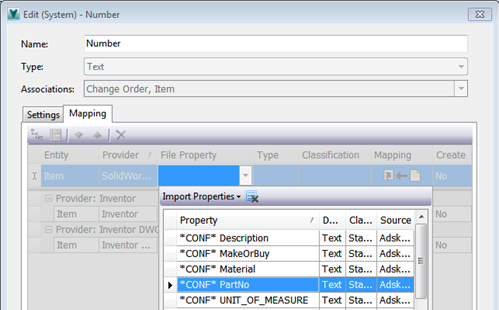

6. Válassza a * conf * PartNo és kattintson az OKgombra.
   A leképezés jön létre a fájl csak az elem és a tételszámot. A konfigurációs fájl tulajdonságok nem választható le fájlokat a konfigurációs fájlt egyetlen dokumentumban.

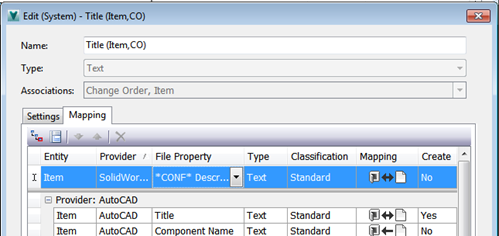

7. Ismételje meg ezeket a lépéseket az elem leírása.
   Ezek a leképezések Kétirányú alapértelmezés szerint, és módosítható az elem vagy a fájlt.




8. Folytassa a leképezési bármely más szükséges értékeket.

Egy konfiguráció alkatrész

1. Indítson el egy új összeállítást, SolidWorks.
2. Töltse le a konfigurációs fájlt a Vault tárból a helyi meghajtón, a Vault Explorer használatával.
3. Beilleszt egy alkatrészt a konfigurációs fájl a helyi lemezen.
4. Válassza ki a példányt kíván használni, és helyezze el az összeállításban, például 100-003-150.
5. Adjon hozzá további fájlokat, majd mentse el és adja le a Vault tárba.

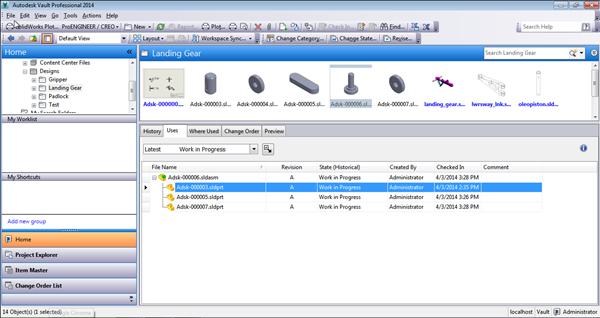

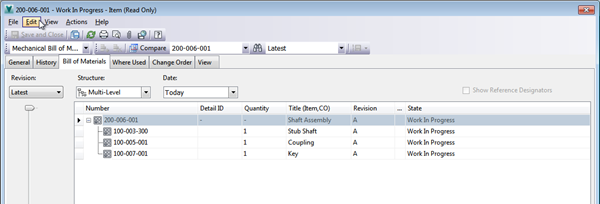

6. Az „ A” lap az összeállítás, láthatja, hogy a mintakeresztszelvény nem referencia konfigurációs példány 100-003-150, hanem a konfigurációs fájlt az alapértelmezett nevet.


   Nincs konfiguráció példány generált külsőleg; az összes fájlreferencia pontot az adott részegység fájlt.

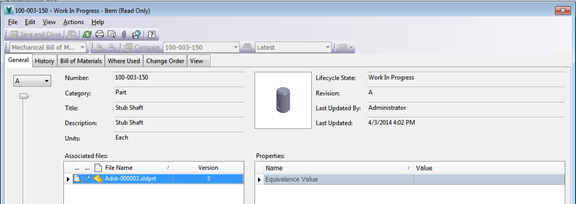

Tétel hozzárendelése a konfigurációs fájl

Ha egy összeállítást a Vault tárban, amely egy példányának egy konfigurációs fájlt, hozzárendelhet egy elemet a konfigurációs fájlt.

1. A Vault Explorer ablakban kattintson a jobb gombbal az összeállítási fájlt.

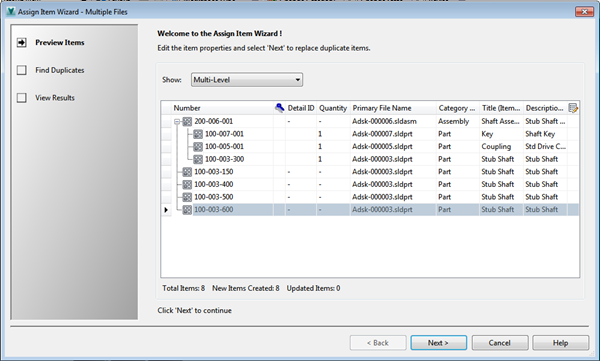

2. Válassza a Tétel hozzárendelése.

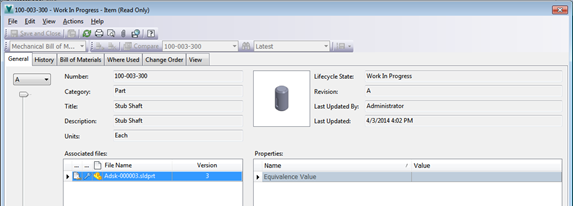

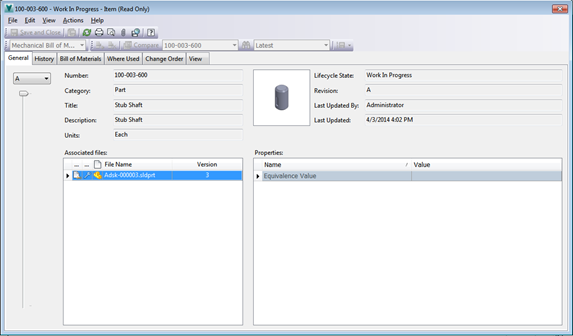

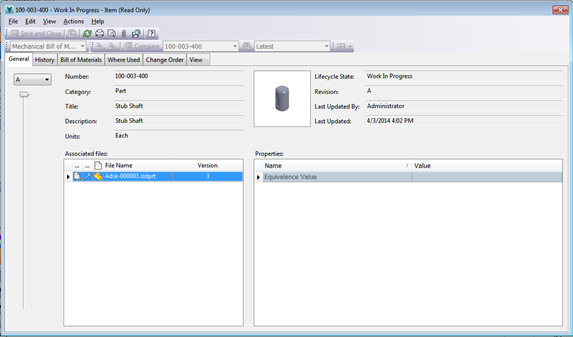

   A Vault létrehoz egy tételt egy darabjegyzék a CAD fájlt.
