In questo esercizio, si utilizzeranno le figure per aggiungere linee di discontinuità ad una superficie.
Le linee di discontinuità consentono di definire gli oggetti del bordo della pavimentazione (EP), ad esempio muri di sostegno, cordoli, rilievi e corsi d'acqua. Tali linee forzano la triangolazione di superficie lungo la linea di discontinuità, evitando che passi attraverso la linea di discontinuità.
Questo esercizio è la prosecuzione dell'Esercizio 4: Utilizzo dei dati del controllo mappa.
Come creare le linee di discontinuità delle superfici a partire dalle figure
- Aprire Survey-5C.dwg, che si trova nella cartella delle Carte di esercitazione.
Questa Carta contiene la superficie vuota Figure Surface 1, alla quale si aggiungeranno i dati figura.
Nota:Per ulteriori informazioni sulla creazione di superfici, vedere l'esercitazione Creazione e aggiunta di dati ad una superficie.
- Nella scheda Rilievo dell'Area strumenti, aprire il database dei rilievi Survey 1 e fare clic sulla raccolta Figure.
- Nella vista elenco, fare clic sulla figura EP1.
- Premere Maiusc e fare clic sulla figura EP7.
- Tenendo premuto Maiusc, fare clic con il pulsante destro del mouse sulla figura EP7 e scegliere Modifica figure.
Viene visualizzata la vista Editor figure, contenente le figure EP selezionate.
- Per impostare la proprietà Linea di discontinuità su Sì per tutte le figure EP, fare clic con il pulsante destro del mouse sull'intestazione di colonna Linea di discontinuità e scegliere Modifica.
- Immettere S e premere Invio.
La proprietà Linea di discontinuità per tutte le figure viene impostata su Sì.
Nota:Le figure vengono visualizzate in grassetto per indicare che vi sono modifiche non salvate.
- Fare clic su
per salvare le modifiche nel database dei rilievi. - Fare clic su
per chiudere la vista Editor figure. - Nella scheda Rilievo dell'Area strumenti, fare clic con il pulsante destro del mouse sulla raccolta Figure e scegliere Crea linee di discontinuità.
- Nella finestra di dialogo Crea linee di discontinuità, fare clic sull'elenco a discesa Seleziona superficie e scegliere Figure Surface 1. Tutte le figure vengono elencate nella finestra di dialogo e le figure EP vengono elencate come linee di discontinuità.
- Fare clic su OK.
- Nella finestra di dialogo Aggiungi linee di discontinuità, immettere le seguenti informazioni:
- Descrizione: EP
- Tipo: Standard
- Distanza ordinata mediana: 0.1
- Fare clic su OK.

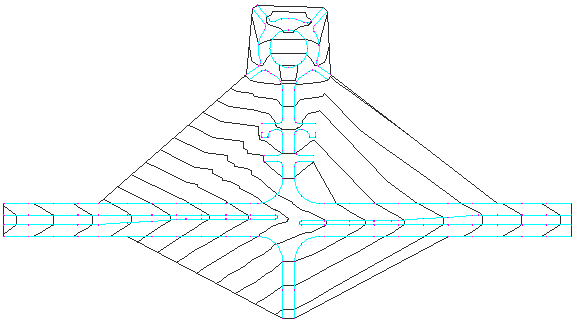

I bordi e le curve di livello della superficie vengono visualizzati nella Carta.
