- Selezionare una linea di sezione. Fare clic sulla
Trova. - Fare clic sulla scheda Elenco materiali.
- Se non sono stati ancora aggiunti materiali al gruppo di linee di sezione, aggiungere i materiali necessari. Nota: È possibile aggiungere definizioni dell'elenco di materiali nella scheda Elenco materiali oppure è possibile utilizzare il comando Calcola materiali. Per ulteriori informazioni, vedere Come generare un elenco materiali per un gruppo di linee di sezione.
- Al livello
Elenco materiali, fare clic sulla colonna Spazio. Viene visualizzata la finestra di dialogo Definisci spazi. - Utilizzare la finestra di dialogo Definisci spazi per definire un elenco degli spazi lungo il tracciato. Questa finestra di dialogo consente di definire le progressive iniziali e finali degli spazi per l'intero elenco di materiali. Al passaggio 7 viene utilizzata la finestra di dialogo Applica spazi per controllare gli spazi per ogni singolo materiale.
- Fare clic su OK per tornare alla scheda Elenco materiali.
- Al livello
Materiale, fare clic sulla colonna Spazio. Viene visualizzata la finestra di dialogo Applica spazi. - Nella finestra di dialogo Applica spazi, deselezionare la casella di controllo Applica spazi per i materiali per cui non devono essere applicati gli spazi. Ad esempio, se sulla lunghezza del tracciato senza spazi si trova del materiale di sterro o riporto, deselezionare le caselle di controllo Applica per tali spazi.
- Per i materiali ai quali si desidera applicare gli spazi, lasciare la casella di controllo Applica selezionata e definire le distanze di inserimento ed estrazione. Le distanze vengono applicate al materiale prima e dopo gli spazi.

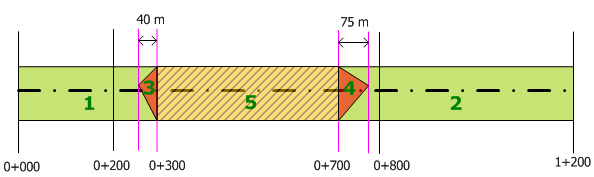

Nell'illustrazione seguente, le aree verdi 1 e 2 rappresentano gli spazi nel materiale (5). Lo Spazio 1 non ha una distanza di estrazione. Tuttavia, lo Spazio 1 ha una distanza di inserimento di 40m come rappresentato dall'area rossa numero 3.
Lo Spazio 2 ha una distanza di estrazione di 75m come rappresentato dall'area rossa numero 4.
Questi spazi vengono definiti nel modo seguente:
- Progressiva iniziale: 0+000
- Progressiva finale: 0+300
- Distanza di estrazione: 0.00
- Distanza di inserimento: 40
Spazio 1
- Progressiva iniziale: 0+700
- Progressiva finale: 1+200
- Distanza di estrazione: 75.00
- Distanza di inserimento: 0.00
Spazio 2
