Quando si crea una geometria è possibile inserire le coordinate di un punto direttamente dalla barra Modifiche feature/geometria.
Questo metodo è esatto ma non sempre conveniente o possibile. È anche possibile scegliere i punti direttamente sullo schermo con il mouse, sebbene questo metodo sia meno preciso.
Per aumentare la precisione del disegno, FeatureCAM usa la funzionalità snap e griglia. La griglia è un insieme di punti equidistanti che serve come riferimento visivo della distanza. Lo snap è un insieme di aree sensibili equidistanti che limitano i punti che si possono scegliere con il mouse e aiutano perciò a posizionare linee, punti o forme in modo più preciso. Per controllare come il cursore esegue lo snap, usare le modalità snap. Lo snap su griglia è la modalità più comune e permette di eseguire lo snap su un punto di un sistema di coordinate disposto sul grezzo. Il piano della griglia ruota insieme al piano di visualizzazione: in una vista frontale o posteriore, la griglia si trova nel piano X; in una vista a destra o sinistra, la griglia si trova nel piano Y; e nella vista superiore o inferiore, la griglia si trova nel piano Z. La procedura sotto permette di sistemare le dimensioni della griglia.
Per sistemare la griglia:

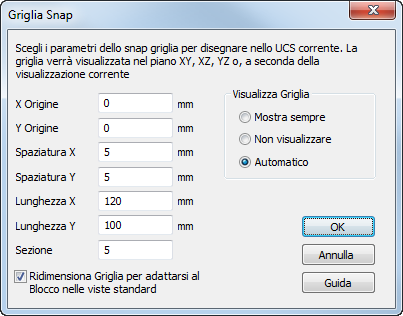

- Selezionare File > Opzioni > Geometria > pagina Griglia di snap.
- Inserire le coordinate della griglia.
- Nel campo Sezione inserire il numero di segmenti in cui dividere la geometria aperta quando si esegue lo snap alle sezioni.
- Per ridisegnare la griglia durante cambi di vista, selezionare l'opzione La griglia cambia dimensioni per adattarsi al blocco nelle viste standard.
- Scegliere l'opzione Visualizza griglia:
Mostra sempre visualizza la griglia, anche se l'opzione snap su griglia è disattivata.
Non visualizzare nasconde la griglia, anche se l'opzione snap su grglia è attivata.
Automatico visualizza la griglia solo quando si sta eseguendo lo snap su griglia.
- Fare clic su OK.
