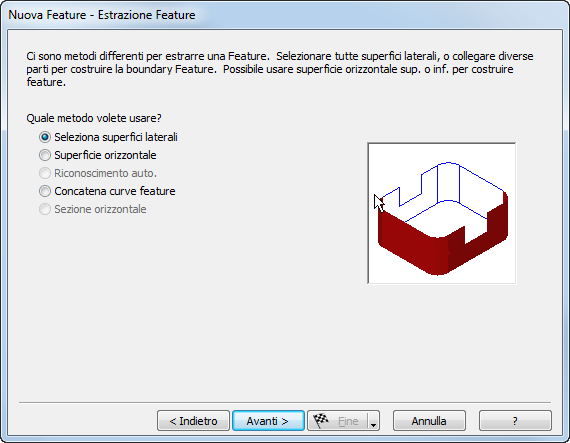

Usare la pagina Estrazione feature del wizard Nuova feature per selezionare il metodo che si vuole usare per riconoscere le feature da un modello solido.
Selezionare il metodo di riconoscimento feature:
- Seleziona superfici laterali — Selezionare le superfici che rappresentano i lati della feature, come le pareti di una tasca.
- Superficie orizzontale — Selezionare una superficie orizzontale che rappresenta la forma della feature, come il fondo di una tasca o la parte superiore di una sporgenza.
- Riconoscimento automatico — Riconosce automaticamente le feature.
Per creare tutte le feature di riconoscimento alla stessa altezza, selezionare Stessa Z e inserire Elevazione per specificare l'altezza a cui creare le feature.
- Concatenare le curve — Scegliere le curve da un solido per definire la forma della feature.
Inserire Spoglia per angolare le pareti della feature.
Inserire Elevazione per creare la feature ad un'altezza diversa di quella delle curve che si selezionano.
- Sezione orizzontale — Crea feature da una sezione Z attraverso un solido.
Inserire l'Elevazione a cui si vogliono creare le feature.
L'immagine sulla destra della finestra di dialogo visualizza un esempio del metodo di riconoscimento selezionato.
