Se si sta lavorando con i modelli solidi, si possono riconoscere in modo automatico le tasche. Perché una cavità venga riconosciuta come tasca in modo automatico, devono presentarsi le seguenti condizioni:
- La Tasca deve avere un fondo piatto. Non può essere riconosciuta una cavità che passa attraverso il grezzo. Le cavità passanti possono essere riconosciute solo come feature lato.
- La tasca deve avere pareti tutto intorno.
Per le cavità che corrispondono a queste condizioni il riconoscimento automatico trova:

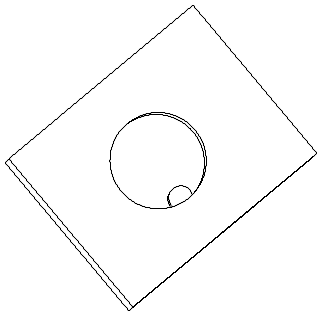

- La boundary della tasca e le boundary dell'isola. Si noti che le isole devono essere distinte rispetto alla boundary, ma possono essere di altezze diverse. L'isola di questo esempio solido viene riconosciuta in modo automatico:

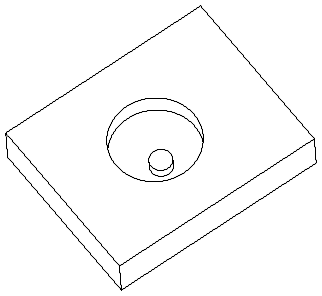

Quest'isola non viene riconosciuta in modo automatico.
- La profondità della tasca è determinata dalla parete della tasca più alta. Se si vogliono forzare tutte le feature che si stanno riconoscendo in modo che inizino in corrispondenza della stessa coordinata Z, selezionare Stessa Z e poi inserire un'elevazione. Se le tasche che si sta provando a riconoscere condividono una parete con una sporgenza, si deve controllare la profondità in questo modo. Questa immagine mostra la tasca che viene riconosciuta in modo automatico.
Questa immagine mostra la tasca che viene riconosciuta se l'elevazione è impostata sul fondo della sporgenza.
- Se la tasca ha un raggio inferiore costante, viene riconosciuta in modo automatico.
Non vengono riconosciuti gli smussi, ma si possono aggiungere alla finestra di dialogo Proprietà della feature. Le tasche abbozzate non possono essere riconosciute in modo automatico. Si deve usare l'opzione Concatena curve della feature per riconoscere le feature abbozzate.
