Si possono programmare e simulare lunette e contropunte contro collisioni.
Questa parte di esempio è lunga 1,5 m:

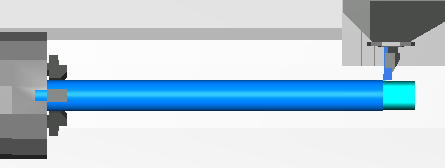

Osservando una simulazione macchina, si può vedere che esiste una lunghezza della parte che fuoriesce dalle morse:
Si può usare una lunetta per supportare la parte mentre si sta lavorando ciascuna feature. Per usare una lunetta, si crea una feature Manipolazione del Pezzo con un tipo di Tipo di supporto on e un Tipo supporto Lunetta.

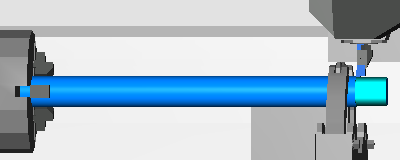

Nell'esempio, la lunetta viene attivata prima che vengano create le feature alla fine della parte.
Si può muovere la lunetta creando una feature Part support on aggiuntiva.

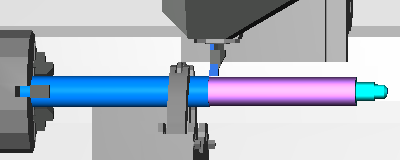

Nell'esempio, la lunetta viene spostata verso il basso sulla parte per supportare l'operazione di Tornitura:

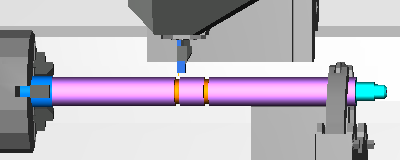

Una feature aggiuntiva Part support on viene creata per muovere la lunetta alla sua posizione originale, per tagliare l'altra feature Tornitura e le feature Gola:
Si può usare una contropunta in modo simile. Si può creare una feature Manipolazione del Pezzo con un tipo Part support on e un Tipo di supporto Contropunta.

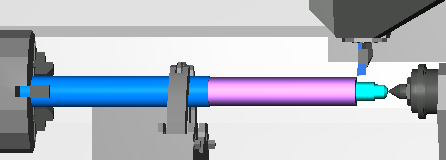

Nell'esempio, la contropunta viene usata per supportare l'estremità della parte, mentre la lunetta supporta la parte di mezzo:
Per inviare la lunetta o la contropunta nella posizione home, si crea una feature Manipolazione del Pezzo con un tipo Part support off.
Per abilitare una lunetta:
- Nel wizard di tornitura Nuova Feature, selezionare la feature Manipolazione del Pezzo e fare clic su Avanti.
- Selezionare Part Support On e inserire un valore per la Distanza di presa. Questa è la distanza in Z in cui si vuole usare la lunetta.
- Fare clic su Avanti.
- Per il Tipo di supporto, selezionare Lunetta.
- Se la macchina ha più posizioni utensile, selezionare il corretto Trasferimento posizione utensile.
- Se la lunetta è montata su una posizione utensile, fare clic sul pulsante Controllo posizione utensile e impostare la posizione corretta dell'Indice.
- Fare clic su Fine.
Una feature part_support_on viene aggiunta a Explorer. Potrebbe essere necessario trascinare la feature in una posizione diversa in Explorer e impostare una Priorità per la feature per impostare l'ordine corretto delle feature.
Per disattivare una lunetta:
- Nel wizard di tornitura Nuova Feature, selezionare la feature Manipolazione del Pezzo e fare clic su Avanti.
- Selezionare Part Support Off e inserire il valore per la Distanza di presa. Questa è la distanza in Z in cui si vuole usare la lunetta.
- Fare clic su Avanti.
- Per il Tipo di supporto, selezionare Lunetta.
- Se la macchina ha più posizioni utensile, selezionare il corretto Trasferimento posizione utensile.
- Se la lunetta è montata su una posizione utensile, fare clic sul pulsante Controllo posizione utensile e impostare la posizione corretta e la posizioneIndice.
- Fare clic su Fine.
Una feature part_support_off viene aggiunta a Explorer. Potrebbe essere necessario trascinare la feature in una posizione diversa in Explorer e impostare una Priorità per la feature per impostare l'ordine corretto delle feature.
Per attivare una contropunta:
- Nel wizard di tornitura Nuova Feature, selezionare la feature Manipolazione del Pezzo e fare clic su Avanti.
- Selezionare Part Support On e inserire un valore per la Distanza di presa. Questa è la distanza in Z in cui si vuole usare la lunetta.
- Fare clic su Avanti.
- Per il Tipo di supporto, selezionare Contropunta.
- Se la macchina ha più posizioni utensile, selezionare il corretto Trasferimento posizione utensile.
- Se la Contropunta è montata su una posizione utensile, fare clic sul pulsante Controllo posizione utensile e impostare la posizione corretta dell'Indice.
- Fare clic su Fine.
Una feature part_support_on viene aggiunta a Explorer. Potrebbe essere necessario trascinare la feature in una posizione diversa in Explorer e impostare una Priorità per la feature per impostare l'ordine corretto delle feature.
Per disattivare una contropunta:
- Nel wizard di tornitura Nuova Feature, selezionare la feature Manipolazione del Pezzo e fare clic su Avanti.
- Selezionare Part Support Off e inserire il valore per la Distanza di presa. Questa è la distanza in Z in cui si vuole usare la lunetta.
- Fare clic su Avanti.
- Per il Tipo di supporto, selezionare Contropunta.
- Se la macchina ha più posizioni utensile, selezionare il corretto Trasferimento posizione utensile.
- Se la Contropunta è montata su una posizione utensile, fare clic sul pulsante Controllo posizione utensile e impostare la Posizione corretta e la posizioneIndice.
- Fare clic su Fine.
Una feature part_support_off viene aggiunta a Explorer. Potrebbe essere necessario trascinare la feature in una posizione diversa in Explorer e impostare una Priorità per la feature per impostare l'ordine corretto delle feature.
