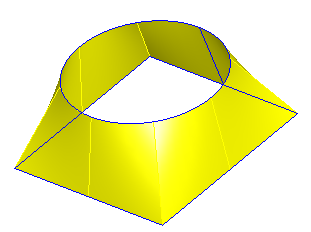

Questa pagina è parte del nuovo wizard feature e assiste nel creare feature EDM a 4 assi da superfici rigate. Può essere eseguito sia su superfici che modelli solidi. Quando si accede a questa finestra di dialogo, i bordi di tutte le superfici rigate nel modello sono visualizzate in blu.
Per completare la finestra di dialogo.
- Fare clic sul pulsante Seleziona curva
. La finestra di dialogo si riduce a barra titolo. - Selezionare le curve Superiori della feature in ordine.
- Fare clic sul pulsante Seleziona nella barra del titolo della finestra di dialogo ridotta per completare la scelta.
- Fare clic sul pulsante Anteprima per assicurarsi di aver selezionato le curve corrette.
- Fare clic su Avanti e completare il wizard.
- Quando si selezionano curve, le superfici rigate sono inserite in una tabella nel mezzo della finestra di dialogo. Questa tabella elenca il nome della superficie, il numero della boundary selezionata e se la curva è stata capovolta o meno. Esistono una serie di operazioni aggiuntive che possono essere eseguite su una riga selezionata della tabella.
Il pulsante Cancella elimina la boundary selezionata al momento nelle tabelle.
Questo pulsante muove la boundary selezionata verso l'alto nella tabella.
Questo pulsante muove la boundary selezionata verso il basso nella tabella.
Questo pulsante seleziona una boundary alternativa della superficie.
Questo pulsante inverte la direzione della curva selezionata. Si noti che FeatureCAM imposta automaticamente la direzione delle curve, perciò questa opzione non dovrebbe essere necessaria nella maggior parte dei casi.
Esistono due opzioni aggiuntive:
Usare l'opzione Uso curva inferiore per visualizzare la curva inferiore corrispondente per ciascuna curva selezionata.
Usare l'opzione Nascondi superfici quando finito per ottenere le superfici nascoste dopo che si è abbandonata questa finestra di dialogo.
