Apprendere come modificare i percorsi automatici e passare a soluzioni di percorso automatico alternative
Come modificare le regioni del percorso automatico
Per le regioni del percorso automatico sono disponibili le opzioni di modifica seguenti:
- Aggiunta manuale di punti di percorso interiori.
- Proseguire successivamente il percorso con una regione del percorso automatico completata.
- Posizionare raccordi su una regione del percorso automatico, riposizionare o eliminare un raccordo di default o uno già collocato.
- Modificare lo stile di percorso attivo.
- Scegliere Modifica posizione o Sposta segmento per riposizionare i segmenti del percorso.
- Scegliere Modifica posizione o Sposta nodo per riposizionare i punti intermedi del percorso associati ad un raccordo a manicotto di default .
- Se per una regione del percorso automatico è disponibile più di una soluzione, scorrere tra quelle disponibili durante la creazione del percorso o in un secondo momento.
- Convertire i punti del percorso automatico in punti del percorso di schizzo.
- Eliminare le regioni del percorso automatico.
- Mostrare ed eliminare i vincoli client.
- Rinominare le regioni del percorso automatico o i punti del percorso.
Suggerimento: prima di procedere alla modifica di percorsi automatici, è possibile stabilire se consentire all'assieme di condutture di tubi e tubature, nonché alle condutture e ai percorsi specificati, di rispondere ai cambiamenti che verranno apportati. Nel caso di assiemi di tubi e tubature complessi e di grandi dimensioni, è consigliabile posticipare gli aggiornamenti automatici.
Come passare a soluzioni di percorso automatico alternative

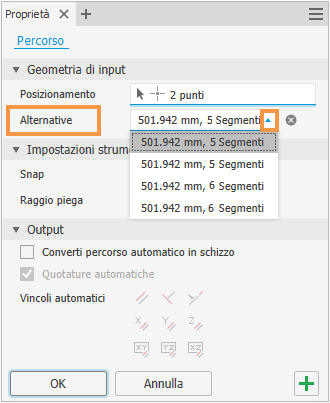

Una volta definita la geometria finale per la creazione di una regione del percorso automatico, è possibile che siano disponibili varie soluzioni calcolate in base alla lunghezza e al numero dei segmenti. Per visualizzare l'alternativa disponibile durante la creazione del percorso, fare clic sulla freccia dell'elenco a discesa Alternative.
Nota: È inoltre possibile utilizzare il comando Seleziona altre per scorrere tutte le soluzioni disponibili.
- Attivare il percorso.
- Fare clic con il pulsante destro del mouse sul nodo del browser Percorso automatico oppure su un segmento di percorso automatico nella finestra grafica e selezionare Soluzione percorso alternativa.
- Utilizzare il comando Seleziona altre per individuare la soluzione desiderata, quindi fare clic sull'area verde per selezionarla.
- Fare clic con il pulsante destro del mouse nella finestra grafica e scegliere Fine modifica.
