Come creare e modificare una vista ausiliaria

È possibile creare una vista ausiliaria eseguendo una proiezione da uno spigolo o da una linea in una vista primaria.

Creazione e modifica di una vista ausiliaria

La vista può essere posizionata solo con un allineamento perpendicolare o parallelo rispetto allo spigolo o alla linea selezionati.

Per creare una vista ausiliaria da una linea di proiezione esterna alla geometria della vista, è possibile usare Vista in sezione.

Lo stile predefinito delle annotazioni della vista ausiliaria è impostato nell'Editor stili e norme.

1. Nella barra multifunzione, fare clic su scheda Posiziona viste gruppo Crea Ausiliaria .
2. Selezionare una vista esistente come vista primaria.
3. Nella finestra di dialogo Vista ausiliaria, impostare la scala, lo stile di visualizzazione e l'etichetta della vista o accettare le impostazioni correnti.
4. (Facoltativo) Fare clic su un'icona per specificare lo stile di visualizzazione per la vista:
   • Mostra le linee nascoste.
   • Rimuove le linee nascoste.
   • Specifica il rendering ombreggiato.
5. Selezionare lo spigolo o la linea da cui proiettare la vista.
6. Spostare l'anteprima nella posizione desiderata, quindi fare clic per posizionare la vista oppure fare clic su OK nella finestra di dialogo Vista ausiliaria.

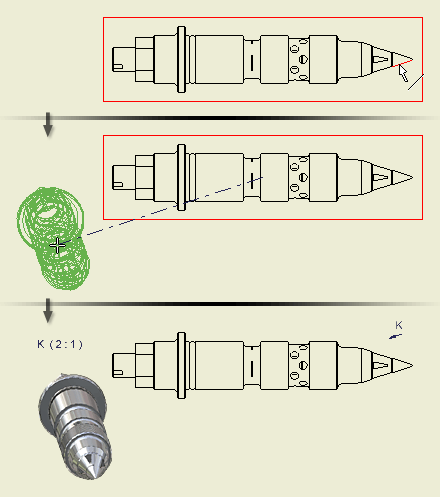

Procedura di creazione di una vista ausiliaria
