Opzioni per la gestione della relazione tra le viste di progettazione e le viste di disegno per ottenere numerosi vantaggi del processo.
Una rappresentazione della vista disegno viene creata nell'ambiente di assiemi e consente di mantenere lo stato di visualizzazione di un assieme. Quando si crea una vista di disegno di un assieme, è possibile selezionare una rappresentazione della vista disegno definita nell'assieme.

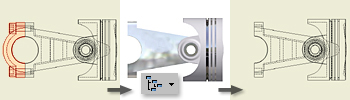

È inoltre possibile stabilire un'associazione tra la rappresentazione della vista disegno e la vista del disegno. Se si crea una vista del disegno associativa ad una rappresentazione della vista del disegno, questa viene aggiornata automaticamente quando vengono apportate modifiche alla rappresentazione della vista del disegno nell'ambiente di assiemi.
Creazione di associazioni tra una rappresentazione della vista di disegno e la vista disegno
- Solo le rappresentazioni della vista disegno pubbliche possono essere associative rispetto ad una vista del disegno. Le rappresentazioni della vista disegno private possono essere utilizzate per creare una vista del disegno; questa, però, sarà una vista statica e non verrà aggiornata in base alle modifiche apportate al modello.
- Una rappresentazione della vista disegno associata ad un file di riferimento che è stato rimosso rimuoverà anche l'associatività di tale rappresentazione della vista disegno. Analogamente, la rimozione di una rappresentazione della vista disegno associata ad un file di riferimento rimuove anche l'associatività di tale rappresentazione della vista disegno.
Linee guida per la creazione di viste
- Le rappresentazioni Livello di dettaglio devono essere create nell'assieme, non nel disegno. Non è possibile sopprimere componenti dal browser disegni.
- I componenti soppressi non sono visualizzati nel browser disegni.
- Le viste del disegno restano associative rispetto alla rappresentazione Livello di dettaglio selezionata. La vista viene aggiornata automaticamente quando la rappresentazione Livello di dettaglio cambia.
- Se il file di assiemi è aperto, per default viene utilizzata la rappresentazione Livello di dettaglio attiva. Se non è selezionata alcuna rappresentazione, si fa riferimento alla rappresentazione principale.
- Le rappresentazioni definite dal sistema Tutti i componenti soppressi e Tutte le parti soppresse non sono disponibili perché non è visibile una geometria.

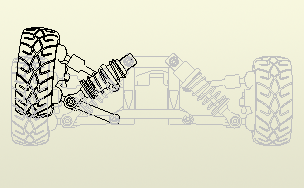

- Le rappresentazioni della vista disegno che designano i componenti come trasparenti hanno effetto sulle viste disegno associative. In tali viste, l'impostazione di trasparenza del modello ha priorità sull'impostazione di trasparenza della vista disegno.
- È possibile personalizzare ulteriormente una vista specificando una rappresentazione vista disegno. I componenti che non sono visibili in una rappresentazione vista disegno non vengono calcolati nella vista.
Linee guida per la creazione e il mantenimento di annotazioni
- Le annotazioni con riferimenti soppressi vengono eliminate, a meno che nella scheda Disegno della finestra di dialogo Impostazioni documento sia selezionata l'opzione che consente di conservare le annotazioni isolate.
- È possibile creare annotazioni generali solo per i componenti non soppressi. Se un'annotazione non è più valida perché il relativo riferimento è stato soppresso, l'annotazione viene eliminata oppure può essere ridefinita in modo che punti ad un nuovo riferimento.
- Un elenco parti fa sempre riferimento solo alla rappresentazione Livello di dettaglio principale. I componenti soppressi o scoperti in qualsiasi rappresentazione Livello di dettaglio non sono mai riflessi in un elenco parti.
- Vengono creati numeri di riferimento solo per i componenti non soppressi. Se una rappresentazione Livello di dettaglio viene modificata, i numeri di riferimento relativi a componenti soppressi vengono eliminati.
- Nelle tabelle fori non sono visualizzate informazioni per i componenti soppressi in una vista.
- Se un componente soppresso viene scoperto a causa di una modifica nella rappresentazione Livello di dettaglio, viene eseguito un aggiornamento per includere i fori nel componente.
- Le note relative ad un foro associate ad un componente che viene successivamente soppresso vengono eliminate.
Rappresentazioni della vista disegno per il miglioramento delle prestazioni
- Effettuare una delle seguenti operazioni per sfruttare i vantaggi in termini di migliori prestazioni e risparmio di memoria:
- Selezionare una rappresentazione della vista del disegno che contenga esclusivamente i componenti che da visualizzare. Tutti i componenti non visibili nella rappresentazione della vista disegno non verranno caricati in memoria.
- Chiudere il file di assiemi utilizzato per una vista del disegno, affinché i relativi elementi grafici non vengano caricati nella memoria.
- Per modificare il modello visualizzato nel disegno, nel menu dell'applicazione fare clic su Apri per selezionare il file di assiemi, quindi fare clic su Opzioni. Selezionare la rappresentazione utilizzata nel disegno.
Creazione di viste di disegno con le rappresentazioni di posizioni di assiemi

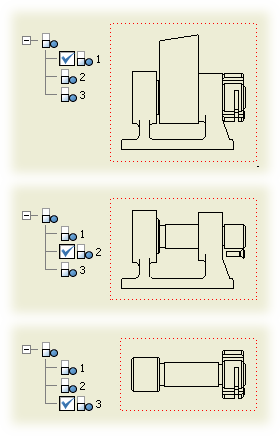

Le rappresentazioni di posizione consentono di catturare istantanee cinematiche di un assieme al fine di mostrare i componenti in varie configurazioni. In un assieme è possibile salvare diverse rappresentazioni di posizione. È possibile specificare per nome una rappresentazione di posizione quando si crea una vista del disegno di base. La vista creata è associativa rispetto alla rappresentazione di posizione, e viene aggiornata in modo da riflettere le modifiche apportate alla rappresentazione.
- Creare o aprire un disegno.
- Nella barra multifunzione, fare clic su scheda Posiziona viste
gruppo Crea
Base.
- Nella finestra di dialogo Vista del disegno, selezionare un file di modello.
- Nella scheda Componente, selezionare una rappresentazione di posizione dall'elenco Posizione.
- Impostare le altre opzioni nella finestra di dialogo Vista del disegno e fare clic su OK.
Modifica della rappresentazione della vista disegno per una vista del disegno
Quando si crea una vista del disegno di un assieme, è possibile selezionare una delle rappresentazioni della vista disegno definite nell'assieme. È inoltre possibile creare un'associazione tra la rappresentazione della vista del disegno e la vista del disegno selezionando la casella di controllo Associativa.
Nota: Le rappresentazioni della vista disegno private non sono associative rispetto alle viste del disegno.
Dopo avere posizionato la vista, è possibile modificare la rappresentazione della vista disegno per una vista del disegno e la relazione tra di loro esistente.
- Fare clic con il pulsante destro del mouse su una vista disegno e scegliere Modifica vista.
- Nella finestra di dialogo Vista del disegno, cambiare la rappresentazione della vista disegno.
Creazione di disegni di assiemi con le rappresentazioni Livello di dettaglio
Quando si crea un disegno di un assieme di primo livello è possibile utilizzare la rappresentazione Livello di dettaglio per ridurre il numero di file caricati in memoria.
Durante la creazione di una vista del disegno, è possibile selezionare una rappresentazione Livello di dettaglio. I componenti soppressi non vengono utilizzati nel calcolo della vista del disegno.
dopo aver creato la vista del disegno è possibile modificarla e selezionare una diversa rappresentazione Livello di dettaglio.
- Nella barra multifunzione, fare clic su scheda Posiziona viste
gruppo Crea
Base.
- Nella finestra di dialogo Vista del disegno, selezionare il file di modello.
- Selezionare il Livello di dettaglio da rappresentare nella vista.
- Nella finestra di dialogo Vista del disegno, specificare altre impostazioni, quindi fare clic su OK.
