Definisce una flangia aggiungendo una faccia in lamiera e una piega ad uno spigolo o ad una linea chiusa di spigoli su una faccia.
A meno che non si modifichino le opzioni per i parametri relativi alla forma di base, la flangia viene creata con le impostazioni di default per spiegatura, piega e angolo.
- Accesso
-
Barra multifunzione:
scheda Lamiera
gruppo Crea
Flangia
Scheda Forma
Specifica gli spigoli, l'angolo, il raggio, l'altezza, il riferimento da cui viene misurata l'altezza e la posizione della piega rispetto allo spigolo.
- Spigoli
- Specifica uno o più spigoli ai quali applicare la flangia o tutti gli spigoli definiti da una linea chiusa di spigoli intorno a una faccia selezionata.
- Spigolo
- Specifica uno o più spigoli singoli cui viene applicata la flangia.
- Linea chiusa
- Specifica una linea chiusa di spigoli e applica la flangia a tutti gli spigoli della linea chiusa selezionata.
- Angolo flangia
- Definisce l'angolo della flangia rispetto alla faccia contenente gli spigoli selezionati. Il campo accetta l'immissione di numeri, formule, parametri o valori misurati.
- Raggio piega
- Definisce il raggio della piega tra la flangia e la faccia contenente gli spigoli selezionati. Il valore di default è impostato sul parametro di sistema denominato RaggioPiega, definito nella finestra di dialogo Stili lamiera. Il campo accetta l'immissione di numeri, formule, parametri o valori misurati.
- Estensioni dell'altezza
- Specifica se si definisce l'altezza della flangia in base a una Distanza specifica o selezionando la geometria A.
L'opzione
A utilizza il seguente metodo per calcolare la terminazione.
- Gioco distanza
- Punto di riferimento
- Distanza calcolata
- Piano parallelo al piano di base
- Piano di base
Per l'altezza della flangia, immettere un valore e accettare i numeri, le formule, i parametri o i valori misurati. Oppure è possibile selezionare una geometria e successivamente immettere un valore di offset in modo da consentire la determinazione della flangia mediante la posizione di un'altra geometria nella parte.
Suggerimento: Per consentire il trascinamento dinamico dell'altezza della flangia nella finestra grafica, fare clic nella casella Distanza di Estensioni dell'altezza.
- Opzioni Riferimento altezza
-
- Piega dall'intersezione delle due facce esterne
- Misura l'altezza della flangia dall'intersezione delle facce esterne. Nell'illustrazione seguente, la linea arancione indica le facce esterne.
- Piega dall'intersezione delle due facce interne
- Misura l'altezza della flangia dall'intersezione delle facce interne. Nell'illustrazione seguente, la linea arancione indica le facce interne.
- Parallela alla faccia di dettaglio di terminazione flangia
- Misura l'altezza della flangia parallela alla faccia della flangia e tangente alla piega. Nell'illustrazione seguente, la linea arancione indica la linea di tangenza alla piega perpendicolare alla faccia della flangia.
- Allineata o ortogonale

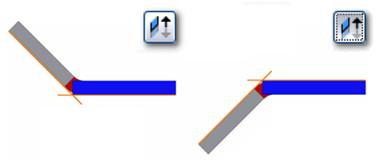

- Specifica se la misura dell'altezza è allineata alla faccia della flangia o se è ortogonale alla faccia di base. Nell'illustrazione seguente, la misura a sinistra è allineata, mentre quella a destra è ortogonale.
- Opzioni Posizione piega
- Specifica la posizione della piega rispetto all'estensione della faccia contenente gli spigoli selezionati.
- All'interno delle estensioni della faccia della piega
- Posiziona la faccia esterna della flangia in modo che rimanga interna alle estensioni della faccia dello spigolo selezionato. Nell'illustrazione seguente, la linea arancione indica come viene posizionata la piega in relazione alla faccia esterna e allo spigolo selezionato.
- Piega dalla faccia adiacente
- Avvia la piega in corrispondenza dello spigolo della faccia selezionata. Nell'illustrazione seguente, la linea arancione indica dove ha origine la piega della flangia.
- All'esterno delle estensioni della faccia della piega
- Posiziona la faccia interna della flangia in modo che rimanga esterna alle estensioni della faccia dello spigolo selezionato. Nell'illustrazione seguente, la linea arancione indica la posizione della piega in relazione alla faccia interna e allo spigolo selezionato.
- Piega tangente alla faccia laterale
- Posiziona la piega tangente allo spigolo selezionato. Nella figura seguente la linea arancione indica la condizione di tangenza relativa allo spigolo selezionato.
