Miglioramenti all'estrusione

Eliminazione dei passaggi con Distanza da faccia

È possibile risparmiare tempo con la nuova opzione relativa alle estensioni Distanza da faccia. Utilizzare Distanza da faccia nella finestra di dialogo Estrusione per avviare un'estrusione da una faccia o da un piano di lavoro con una distanza. Distanza da faccia consente di creare una copia della faccia selezionata lungo la direzione di estrusione. Inoltre, semplifica la modifica della geometria. Poiché Distanza da faccia consente di creare un punto di accesso centrale per la modifica della geometria, non sono richieste operazioni aggiuntive per creare schizzi o piani di lavoro.

Questo workflow può essere particolarmente utile in combinazione con la modellazione dello scheletro (un tipo di progettazione dal generale al particolare), ossia tecniche che semplificano i criteri di progettazione centralizzata e consentono di creare componenti conformi a tali criteri.

Selezionare un profilo di schizzo, quindi scegliere una faccia, un piano di lavoro o una superficie da cui avviare l'estrusione.
Nota: il profilo di schizzo viene selezionato automaticamente se ne esiste solo uno.
Specificare la direzione e la distanza.

La nuova opzione Selezionare per terminare la lavorazione mediante l'estensione della faccia consente di terminare l'estrusione su una faccia che si estende oltre il piano di terminazione.

Per ulteriori informazioni, vedere Come creare lavorazioni estruse.

Pubblicazione di nuove Inventor® Ideas

Uso delle opzioni della scheda Altro per risultati diversi

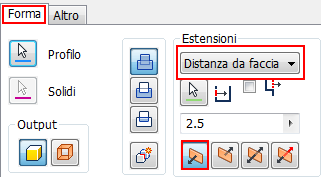

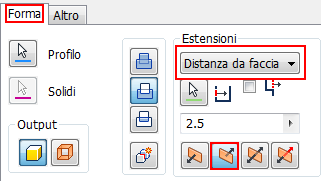

Con Distanza da faccia e Direzione 1 o Direzione 2 selezionati nella scheda Forma, utilizzare le opzioni della scheda Altro per ottenere risultati diversi.

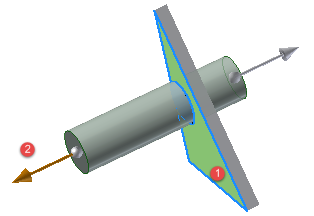

Direzione 1
