Grafici e flussi di lavoro di misurazione nuovi e migliorati
Gli strumenti e i flussi di lavoro di misurazione di Inventor sono stati notevolmente semplificati e migliorati per essere più facili e intuitivi.
- Un solo comando Misura.
- È possibile eseguire tutti i flussi di lavoro di misurazione dal nuovo gruppo Strumento di misurazione.
- Con ogni selezione vengono visualizzate informazioni complete con un singolo clic nel gruppo Strumento di misurazione.
- Misurazione dell'angolo semplificata.
- È possibile identificare facilmente selezioni di misura nella finestra grafica.
- Ulteriori miglioramenti della produttività.
Come misurare una distanza, una lunghezza, un angolo, una linea chiusa o un'area nel modello
Pubblicazione di nuove Inventor® Ideas

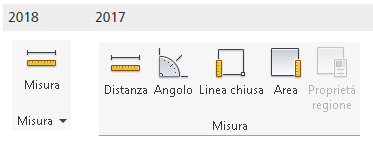

Un solo comando Misura
Accedere a tutti i flussi di lavoro di misurazione da un singolo comando Misura nella scheda Strumenti della barra multifunzione negli ambienti di parti e assiemi.
Un solo gruppo Strumento per misurare

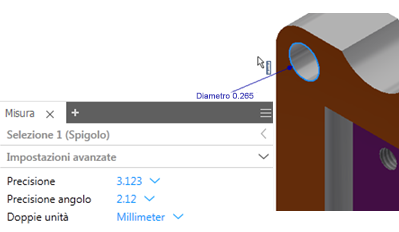

- Impostare valori Doppia unità e Precisione.
Nota: Quando uno o più sistemi di coordinate dell'utente (UCS) vengono definiti in un file, è possibile specificare il sistema di coordinate da utilizzare.

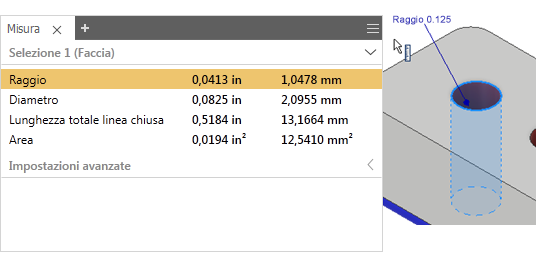

- Visualizzare precisione e unità per tutti i valori di lunghezza, area e angolo. Ogni selezione visualizza informazioni complete con un singolo clic. Ad esempio, se si seleziona una faccia cilindrica, vengono visualizzati il diametro, l'area e la lunghezza totale della linea chiusa. Se si modifica un valore di doppia unità o precisione, i risultati vengono aggiornati.
- Cambiare la priorità di selezione tra Componente, Parte e Facce e spigoli negli assiemi (non disponibile in Inventor LT).

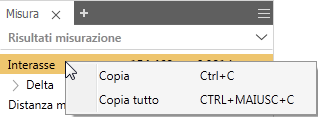

- Copiare uno o tutti i valori negli Appunti.

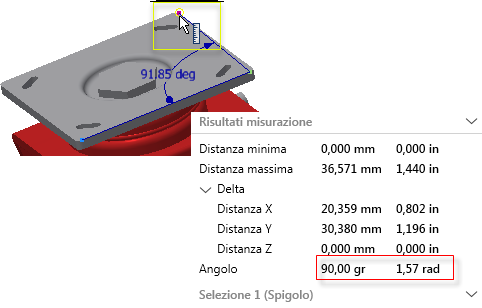

Misurazione dell'angolo semplificata
Utilizzare uno dei seguenti metodi per misurare un angolo:
- Selezionare una linea o un asse, quindi selezionare una faccia piana.
- Selezionare un arco o un cerchio.
- Selezionare due punti, quindi tenere premuto il tasto MAIUSC e selezionare il terzo punto dell'angolo.
1. Selezionare il primo punto dell'angolo da misurare nella finestra grafica. 2. Selezionare il punto successivo dell'angolo da misurare nella finestra grafica. 3. Tenere premuto il tasto MAIUSC e selezionare il terzo punto del triangolo.
Come identificare facilmente selezioni di misura nella finestra grafica
- La geometria selezionata da misurare resta evidenziata nella finestra grafica.
- Distinguere chiaramente tra la prima e la seconda selezione: i gruppi di selezione Misura 1 e 2 vengono visualizzati con colori differenti nella finestra grafica in modo da poter identificare le informazioni per ogni selezione nel gruppo Strumento di misurazione.
Nota: È possibile modificare il colore delle selezioni evidenziate utilizzando Opzioni applicazione
scheda Colori mediante la selezione di uno schema colori dall'elenco Schema colori.
Ulteriori miglioramenti della produttività
Distanza minima, Distanza interasse e Distanza massima
Distanza minima e Distanza interasse vengono ora visualizzate contemporaneamente quando si seleziona almeno uno dei seguenti tipi di geometria.
- Arco/cerchio
- Ellisse
- Cilindro/Cono/Toro
- Sfera
Distanza massima viene visualizzata anche quando si selezionano due dei seguenti tipi di geometria sullo stesso piano: vertice, linea, arco e cerchio.
Possibilità di alternare facilmente tra Distanza minima, Distanza interasse e Distanza massima per il valore delta della distanza.

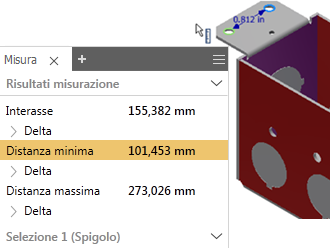

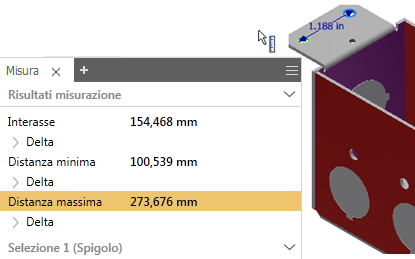

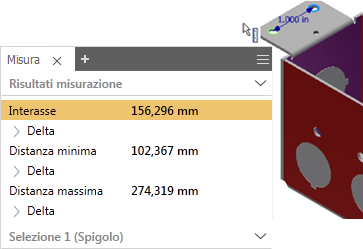

| Interasse | Distanza minima | Distanza massima |
|
|
|
Per maggiori informazioni, vedere Come misurare una distanza, una lunghezza, un angolo, una linea chiusa o un'area nel modello.
