Nuove impostazioni foro forniscono un modo affidabile per creare fori bidirezionali
È ora possibile creare un tipo di foro simmetrico con estrusione in due direzioni.
Il pulsante Inverti terminazione viene sostituito con i pulsanti Direzione 1 e Direzione 2. La distanza simmetrica è disponibile solo per il tipo di foro Uniforme - Foro semplice - Tutte le facce.
| Versioni precedenti di Inventor | Inventor 2018 |
|
|
Pubblicazione di nuove Inventor® Ideas
Per ulteriori informazioni, vedere Come creare fori
Miglioramento a fori con lamatura superficiale

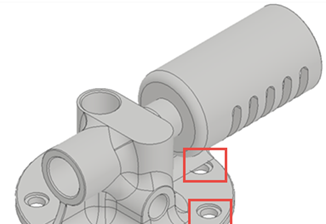

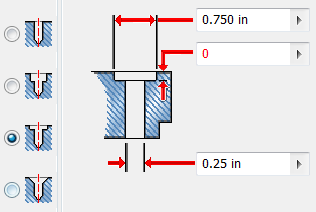

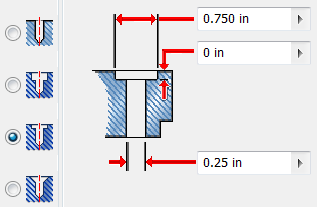

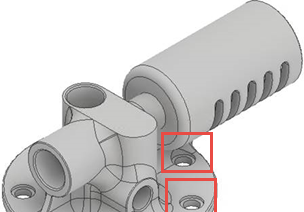

In un file di parti, è ora possibile specificare zero (0) come un valore per la profondità lamatura su fori con lamatura superficiale. Come risultato, è ora possibile posizionare un foro con lamatura superficiale sulla faccia di terminazione di un corpo.
| Versioni precedenti di Inventor | Inventor 2018 |
|
|
Per ulteriori informazioni, vedere Come creare fori
Miglioramento alla creazione di fori
Utilizzare la nuova opzione Estendi inizio, nella finestra di dialogo Foro per estendere la faccia iniziale di un foro fino alla prima posizione in cui non vi è alcuna intersezione con il corpo di destinazione.
Lo scopo di Estendi inizio è rimuovere un frammento risultante dalla creazione del foro. Se non si ottiene il risultato desiderato, deselezionare Estendi inizio per annullare il risultato.
Estendi inizio è disponibile solo nell'ambiente di parti.
| Versioni precedenti di Inventor | Inventor 2018 con selezionato Estendi inizio |
|
|
Per ulteriori informazioni, vedere Come creare fori
