- Nella struttura di parti, fare clic con il pulsante destro del mouse su Vincoli nel sottocaso e scegliere Nuovo.

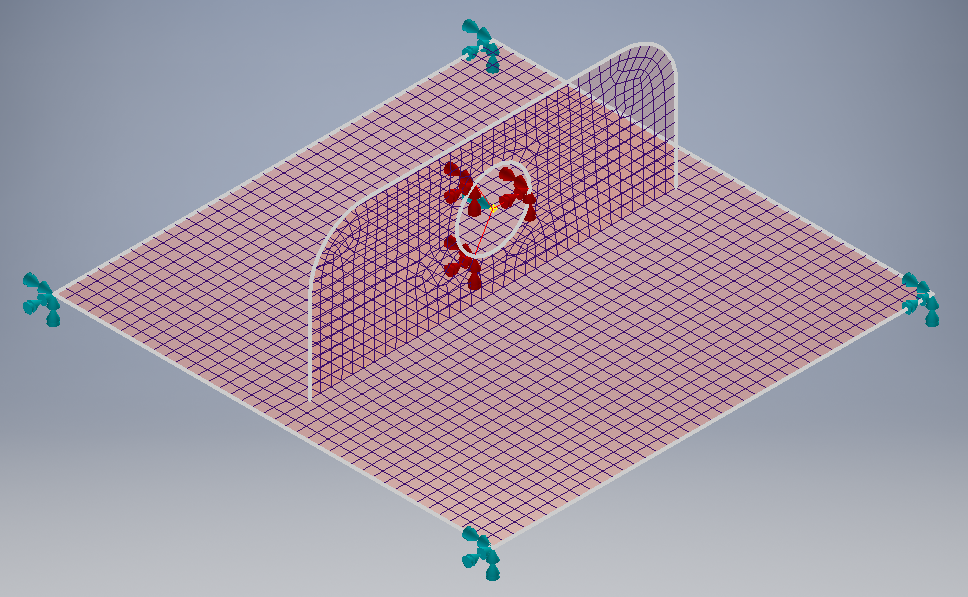

- Rinominare il vincolo come Angolo fisso e selezionare i quattro angoli come mostrato nell'immagine.
- Modificare Tipo in Strutturale e accertarsi che il sottocaso appropriato sia selezionato nell'elenco.
- Accettare le impostazioni di default e fare clic su OK per definire il vincolo.
Per default, il vincolo viene impostato sulla condizione Fisso, così tutti e 6 i gradi di libertà dei nodi sulla superficie selezionata sono vincolati.
- Di nuovo nella vista struttura, fare clic con il pulsante destro del mouse su Vincoli nel sottocaso e scegliere Nuovo.

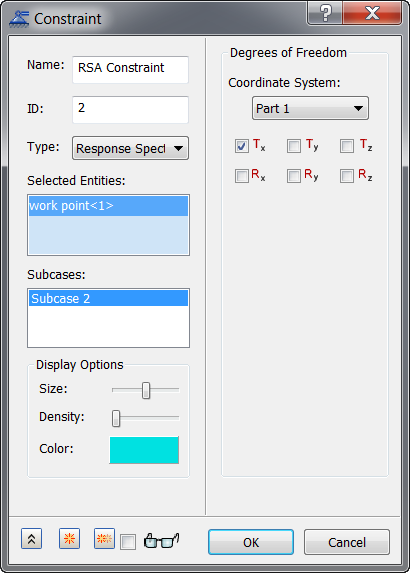

- Rinominare il vincolo come Vincolo RSA.
- Nella parte, selezionare il punto di riferimento posizionato al centro del foro, quindi, nella finestra di dialogo Vincolo, impostare Tipo su Spettro di risposte e vincolarlo solo in direzione TX per renderlo disponibile in altre direzioni.

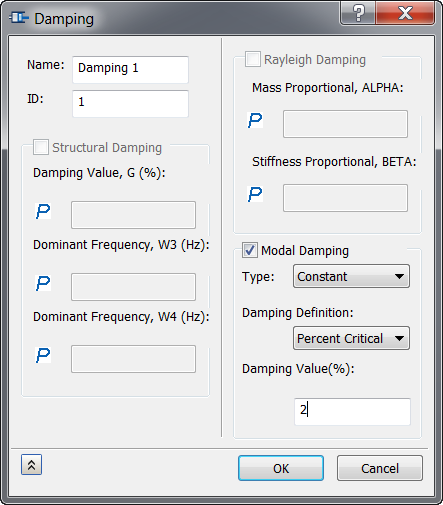

- Nella struttura della parte, nel sottocaso, fare doppio clic su Smorzamento 1 per aprire la finestra di dialogo Smorzamento.
- In Smorzamento modale, accertarsi che Tipo sia impostato su Costante e Definizione smorzamento sia impostata su Percentuale critica.
- Immettere 2 per Valore smorzamento (%), quindi fare clic su OK.
